Udoskonalenia dotyczące stylu rysowania
Dowiedz się więcej na temat wielu nowych udoskonaleń dotyczących stylów w tej wersji programu Inventor.
Symbol łuku w wymiarach
Teraz można tworzyć wymiary z symbolem łuku zgodnie z normą ISO 129-1:2018.
Na karcie Opcje w Edytorze stylów i standardów dodano nowe opcje, pozwalające określić położenie symbolu łuku (powyżej wymiaru lub przed nim).
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Wymiar — odniesienie.

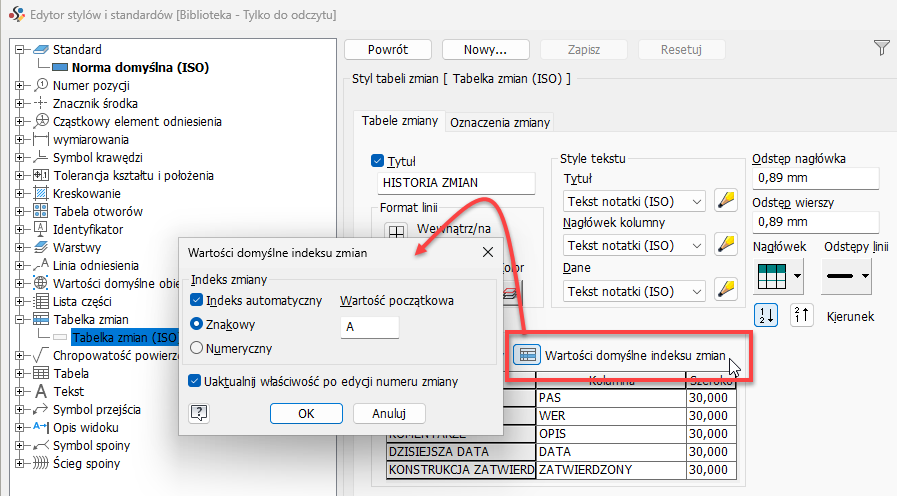

Ustawienia indeksu zmian dla tabelki zmian
Można teraz określić domyślną numerację (alfanumeryczną lub numeryczną) z poziomu szablonu rysunku zamiast za pomocą samej tabelki zmian. Do „Edytora stylów i standardów” dodano nową opcję „Wartości domyślne indeksu zmian” dla tabelek zmian.
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Styl tabeli zmian — odniesienie, Tabelka zmian — odniesienie.
Pomysł zgłoszony na forum Inventor® Ideas

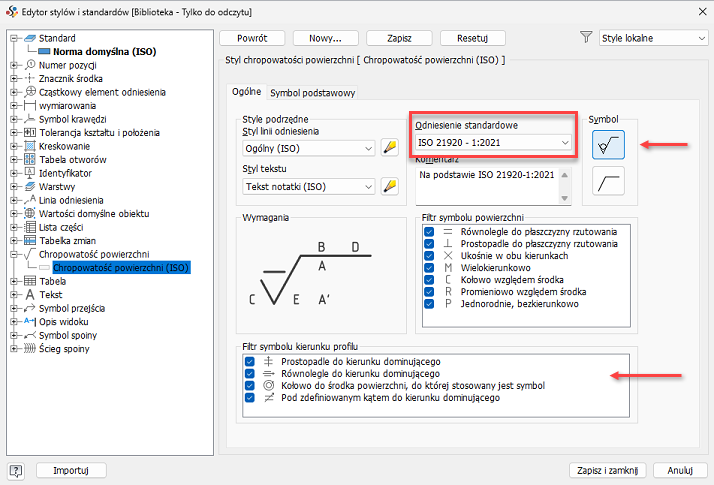

Chropowatość powierzchni
Teraz można definiować symbole chropowatości powierzchni na podstawie normy ISO 21920-1.
Dodanie opcji sortowania listy części
Można teraz określić porządek sortowania elementów w zestawieniu komponentów (BOM) dla list części bezpośrednio w Edytorze stylów za pomocą nowo dodanej opcji „Sortuj”.
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Styl listy części — odniesienie.
