Udoskonalenia dotyczące iLogic

Obsługa iLogic dla stanu modelu

iLogic rozszerzono, aby obsługiwać następujące procesy projektowe stanu modelu:

• Obsługa właściwości ThisDoc.Document w przypadku stanu modelu W wystąpieniu komponentu dokumentu stanu modelu istniejąca właściwość ThisDoc.Document zwraca dokument składnika.

  • Właściwość ThisDoc.Document jest rozwinięta, aby umożliwić powrót dokumentu składnika po uruchomieniu w wystąpieniu komponentu dokumentu stanu modelu.
  • Nowa właściwość ThisDoc.FactoryDocument zwraca dokument programu Factory po uruchomieniu w dokumencie najwyższego poziomu lub w elemencie zespołu. W dokumencie wystąpienia komponentu zwraca skojarzony dokument programu Factory. W dokumencie najwyższego poziomu zwraca ten sam obiekt co ThisDoc.Document.
  • Na rysunku nowa właściwość ThisDrawing.ModelFactoryDocument zwraca dokument programu Factory dla pierwszego widoku modelu (lub niczego nie zwraca, jeśli nie ma widoku modelu).
  • W widoku rysunku nowa właściwość ICadDrawingView.ModelFactoryDocument zwraca dla tego widoku dokument programu Factory (lub niczego nie zwraca, jeśli nie jest widokiem modelu).

• W oknie dialogowym Zdarzenia wyzwalające jest obecnie dostępne nowe zdarzenie o nazwie Stan modelu włączony. Ten wyzwalacz jest aktywowany po włączeniu stanu modelu. Użyj tego wyzwalacza, aby uruchomić regułę w dokumencie, w którym zdarzenie miało miejsce.

• Nowa funkcja umożliwia dodanie komponentu w określonym stanie modelu

  Nowa funkcja o nazwie AddWithModelState jest obecnie dostępna w obiekcie Komponenty (interfejs IManagedComponents). Ta funkcja dodaje zarządzane wystąpienie części lub podzespołu.

  Uwaga: użyj polecenia Przechwyć bieżący stan do istniejącego elementu, który zawiera stan modelu, aby utworzyć kod zawierający funkcję AddWithModelState.

• Edycja lokalna iLogic i stany modelu

  Istnieją pewne ograniczenia dotyczące tego, co można zrobić z regułami iLogic podczas lokalnej edycji komponentu stanu modelu. W stanie modelu, gdy plik składnika komponentu jest aktualnie edytowany lokalnie w zespole:

  • Można edytować, uruchamiać i wyłączać reguły.

  • Nie można dodawać ani usuwać reguł.

    Nie ma zmian w obsłudze lokalnej edycji komponentów, które nie są komponentami stanu modelu: Można dodać regułę iLogic:

  • Z dokumentu najwyższego poziomu.

  • Na poziomie podkomponentu w środowisku edycji lokalnej.

• Instrukcje modyfikowania parametru wystąpienia za pomocą stanu modelu

  Odpowiednie kroki można znaleźć tutaj: Modyfikowanie parametru wystąpienia za pomocą stanu modelu.

Aby uzyskać więcej informacji o stanach modelu, zobacz temat Informacje o stanach modelu.

Obsługa iLogic dla właściwości wystąpienia

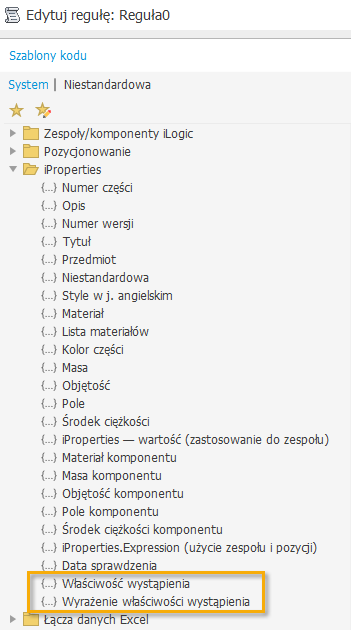

Użyj nowych szablonów kodu Właściwość wystąpienia, aby odczytać i utworzyć właściwości wystąpienia.

Aby uzyskać informacje o szablonach kodu w iLogic, zobacz temat Informacje o fragmentach kodu w rozszerzeniu iLogic.

Obsługa iLogic dla zdarzenia zmiany parametru użytkownika

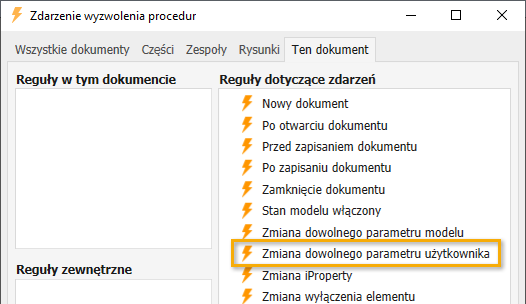

W oknie dialogowym Zdarzenia wyzwalające istnieje nowe zdarzenie o nazwie Zmiana dowolnego parametru użytkownika. To zdarzenie jest wyzwalane po zmianie wartości parametru użytkownika.

Aby uzyskać więcej informacji o zdarzeniach wyzwalających w iLogic, zobacz temat Praca ze zdarzeniami wyzwalającymi w iLogic.

Udoskonalenie dotyczące tworzenia obrazu stanowiska z ustawieniami iLogic

Obecnie można utworzyć obraz stanowiska zawierający ustawienia niestandardowe z okna dialogowego Konfiguracja iLogic.

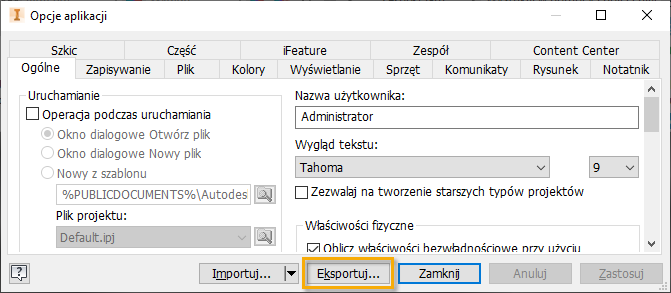

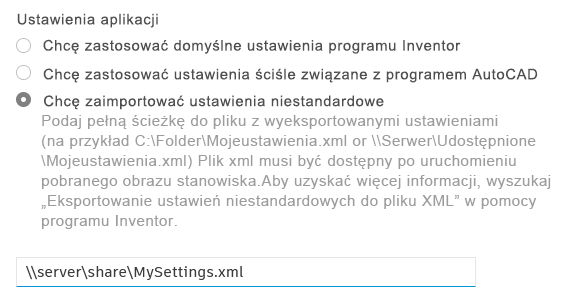

W oknie dialogowym Opcje aplikacji kliknij przycisk Eksportuj. Polecenie Eksportuj powoduje zapisanie bieżących opcji aplikacji i ustawień z okna dialogowego Konfiguracja iLogic do pliku .xml.	Podczas tworzenia obrazu stanowiska wybierz opcję Chcę zaimportować ustawienia niestandardowe i wprowadź ścieżkę do wyeksportowanego pliku .xml.
