Opis 3D i definicja oparta na modelu
W poleceniach Uwaga ogólna i Uwaga ogólna profilu znajdujących się w panelu Opis ogólny można stosować ustawienia wstępne.
Ustawienie wstępne może zawierać:
- Tekst
- Symbole
- Parametry
- Standardowe właściwości iProperties
- Właściwości fizyczne
Ustawienia wstępne uwag ogólnych i uwag ogólnych profilu nie są współdzielone. Należy utworzyć oddzielne ustawienia wstępne każdej z nich. Jednak ustawienia wstępne uwag ogólnych są współdzielone w przypadku części i zespołów.
Aby uzyskać więcej informacji, zobacz temat Praca z tekstem i liniami odniesienia.

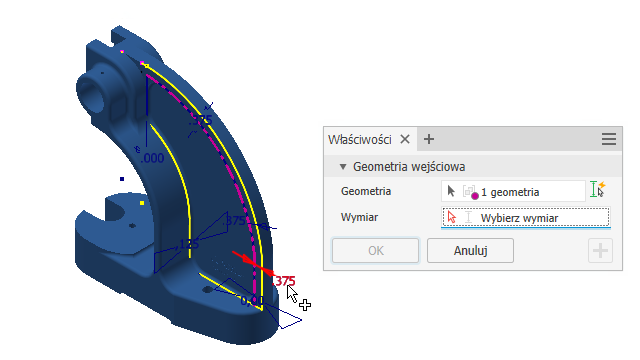

Podwyższ wymiary
Zarówno w częściach, jak i zespołach można teraz tworzyć wymiary adnotacji 3D bezpośrednio z wymiarów wybranego szkicu lub elementu za pomocą nowo dodanego polecenia „Podwyższ wymiary” na karcie Opisz.
Wybierz element lub szkic, aby włączyć wymiary, a następnie wybierz wymiary, które chcesz podwyższyć.
Więcej informacji znajduje się w temacie Podwyższanie wymiarów
