Selektory elementów wykończenia

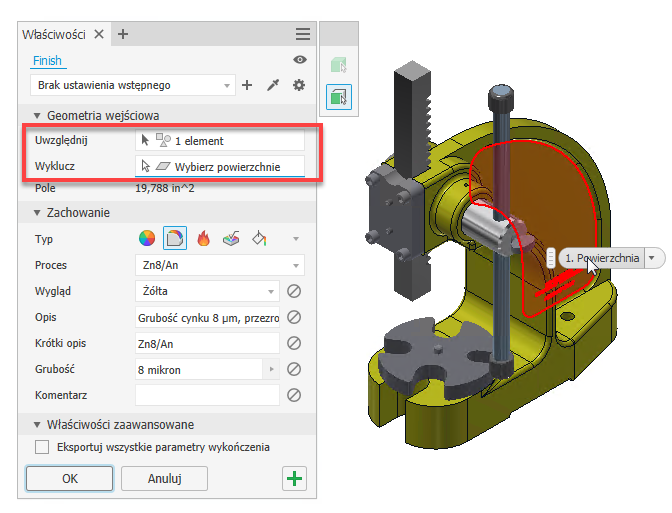

Dotychczasowy selektor elementów wykończenia został zastąpiony dwoma selektorami: „Włącz” i „Wyłącz”.

Użyj selektora Włącz w celu wyboru powierzchni i brył (usuwa wybór w połączeniu z klawiszem Ctrl).

Użyj selektora Wyłącz, aby wybrać powierzchnie, które mają być wyłączone z wyboru.

Aby uzyskać więcej informacji, zobacz temat Przypisanie wykończenia do komponentu.

Priorytet wyboru bryły lub powierzchni

Użyj nowej opcji wyboru, aby określić, czy wybierać korpusy bryłowe lub powierzchniowe na części, czy tylko powierzchnie. Gdy filtr wyboru bryły jest aktywny, można wybrać bryłę i wprowadzić dalsze zmiany, usuwając powierzchnie z wybranej bryły za pomocą filtra wyboru powierzchni czołowej. Przytrzymaj klawisz „Ctrl”, aby wybrać więcej niż jedną powierzchnię czołową naraz.

Wyprowadzanie części

W przypadku części, możliwe jest teraz wyprowadzanie wyglądów, wykończeń i parametrów wykończenia do dokumentu docelowego podczas używania polecenia Pochodne, jak również polecenia Utwórz część. Podczas dołączania wykończenia wszystkie jego parametry zostaną automatycznie uwzględnione. I na odwrót: podczas wykluczania wykończenia wszystkie jego parametry zostaną automatycznie wykluczone. Należy pamiętać, że wyłączonych wykończeń nie można wyprowadzać.

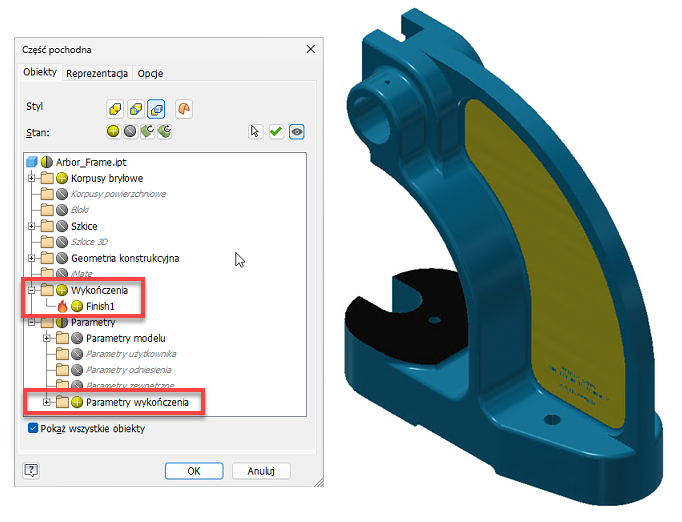

W oknie dialogowym „Część pochodna” wszystkie elementy wykończenia części pochodnej znajdują się w folderze „Wykończenia”. Wykończenia na bryłach wykluczonych lub „z ramką ograniczającą” nie kwalifikują się do włączenia. Podobnie, wykończenia wyłączone w części źródłowej nie mogą zostać uwzględnione. Wykończenia zastosowane do wielu brył będą wyświetlane tylko na dołączonych bryłach i nie będą wyświetlane na powierzchniach wykluczonych lub brył w kształcie ramki ograniczającej.

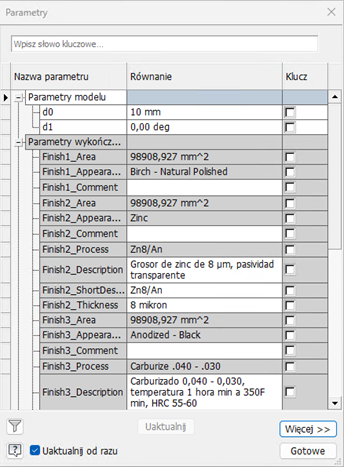

Parametry wykończenia znajdują się w folderze „Parametry” > „Parametry wykończenia”.

Gdy element wykończenia jest dołączony, jego parametry są również uwzględniane, ale można je ręcznie wykluczać. Jednak parametry wykończenia nie mogą zostać uwzględnione, jeśli samo wykończenie jest wykluczone.

Jeśli istnieje co najmniej jeden element wykończenia pochodnego, w węźle przeglądarki Część pochodna zostanie wyświetlony nowy folder „Wykończenia”. Nie można zmienić położenia wykończeń pochodnych i są one uporządkowane w taki sam sposób jak w części źródłowej.

Elementy wykończenia pochodnego nie mogą być modyfikowane.

Wygenerowane elementy iPart zawierają wszystkie elementy wykończenia zgodnie z tabelą elementów.

Aby uzyskać więcej informacji, zobacz tematy Tworzenie części uproszczonej z zespołu, Aby utworzyć pochodną część lub zespół i Utwórz część — odniesienie.

Aby uzyskać więcej informacji, zobacz tematy Tworzenie części lub zespołu uproszczonego, Tworzenie części lub zespołu pochodnego lub Utwórz część — odniesienie.

Pomysł zgłoszony na forum Inventor® Ideas

Utwórz część, Utwórz komponent

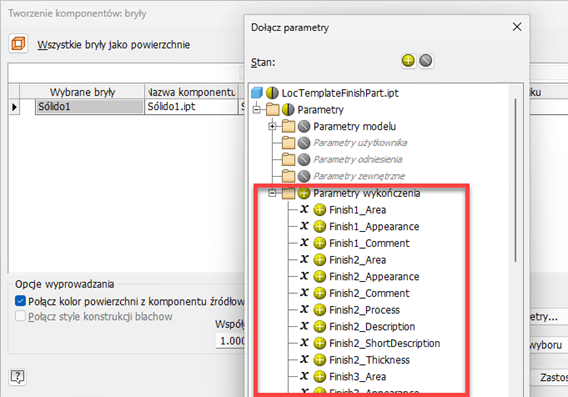

Polecenia „Utwórz część” i „Utwórz komponent” obsługują teraz elementy wykończenia.

Wyłączanie parametrów

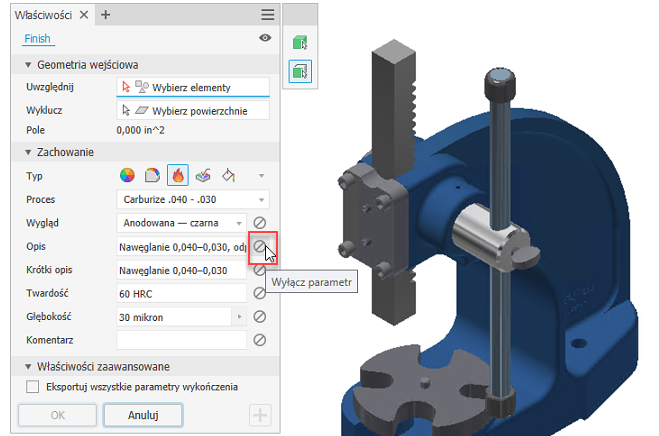

Teraz można wyłączyć lub usunąć żądany parametr wykończenia. Aby wyłączyć parametr, wybierz przycisk „Wyłącz parametr” obok parametru. Jeśli parametr jest wyłączony, odpowiednie pozycje nie zostaną utworzone w tabeli Parametry. Wszystkie istniejące parametry skojarzone z wyłączonym polem zostaną usunięte zarówno z tabeli Parametry, jak i z tabeli iComponent.

Niektóre elementy wykończenia nie wymagają nadpisania wyglądu. Przycisk „Wyłącz parametr” umożliwia sterowanie zastosowaniem nadpisań wyglądu.

Wyświetl rozszerzone nazwy

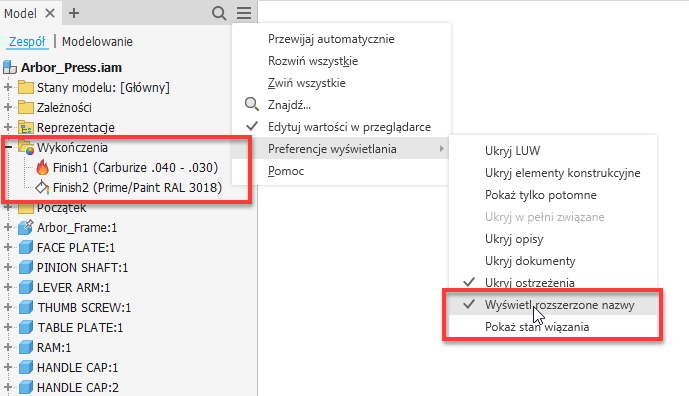

Użyj opcji Wyświetl rozszerzone nazwy w menu rozwijanym Preferencje wyświetlania przeglądarki, aby wyświetlić rozszerzone informacje po nazwie węzła elementu dla następujących typów wykończenia:

• Wygląd: Kolor
• Powłoka materiału: Proces
• Obróbka cieplna: Proces
• Chropowatość powierzchni: Proces
• Malowanie: Proces

Szybki dostęp do położenia folderu XML

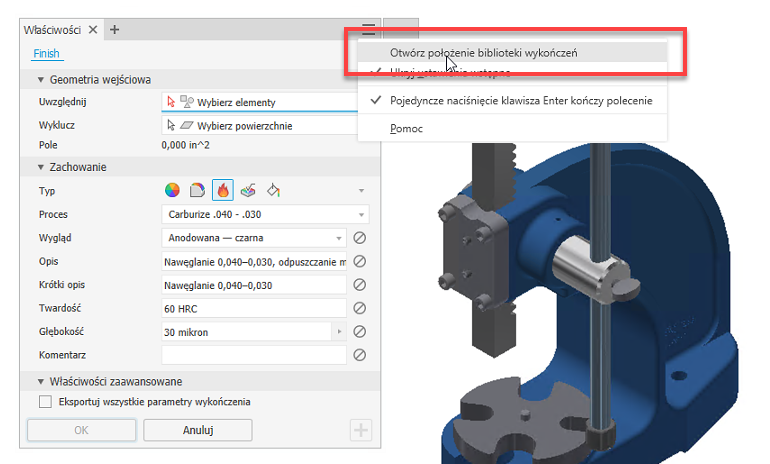

Nowa pozycja „Otwórz położenie biblioteki wykończeń” w menu panelu umożliwia szybki dostęp do folderu, w którym znajdują się definicje wykończenia XML.

Inne ulepszenia

• Wszystkie parametry, które nie są zdefiniowane w pliku definicji XML, nie będą już wyświetlane w panelu Właściwości i takie parametry nie zostaną utworzone.
• W zespołach uwzględniane jest teraz również wykończenie zastosowane do komponentu, który ma zostać odbity.
• Dane wejściowe twardości zostały zmienione na pole tekstowe, umożliwiając wprowadzenie dowolnego rodzaju jednostek i zakresów wartości twardości.
• Funkcja wykończenia używa wewnętrznej nazwy, aby dopasować wygląd w zlokalizowanych wersjach, co umożliwia łatwe przenoszenie dokumentów między różnymi zlokalizowanymi wersjami.
• Teraz można tworzyć, usuwać i zmieniać kolejność wykończeń w trybie Express.
