Począwszy od tej wersji programu Inventor, można zdefiniować symbol przejścia na podstawie normy ISO 21204:2020. Nowe polecenie Symbol przejścia zostało dodane do panelu Symbole na karcie Opisz.

Istnieją trzy typy symboli przejścia w zależności od ich położenia.

• Krawędź: ten typ symbolu przejścia jest tworzony przez wybranie określonej geometrii z widoku lub szkicu podczas procesu tworzenia. Można go również ponownie dołączyć.

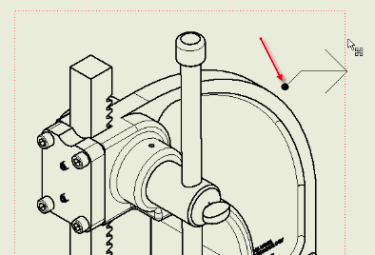

• Powierzchnia czołowa: tworzona podczas generowania w pustym miejscu w ramce ograniczającej widok.

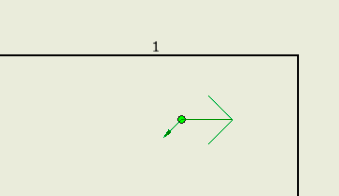

• Arkusz: utworzony podczas generowania w pustym obszarze arkusza.



Użyj Edytora stylów i standardów, aby dostosować styl symbolu przejścia.

Aby uzyskać więcej informacji, zobacz tematy Dodawanie symbolu przejścia i Edytor stylów i standardów — Styl symbolu przejścia — odniesienie.
