Nowe opcje ustawień zestawienia komponentów

Wyłączone komponenty w stanach modelu są wyświetlane w zestawieniu komponentów jako ILOŚĆ 0 i mają wpływ na numery elementów. Aby zapewnić kontrolę nad zachowaniem wyłączonych komponentów, do zestawienia komponentów dodano nową opcję w ustawieniach zestawienia komponentów. Kliknij opcję Ustawienia zestawienia komponentów, a następnie włącz lub wyłącz:

• Ukryj wyłączone komponenty w zestawieniu komponentów
• Automatycznie numeruj elementy sekwencyjnie

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz temat Zestawienie komponentów — odniesienie.

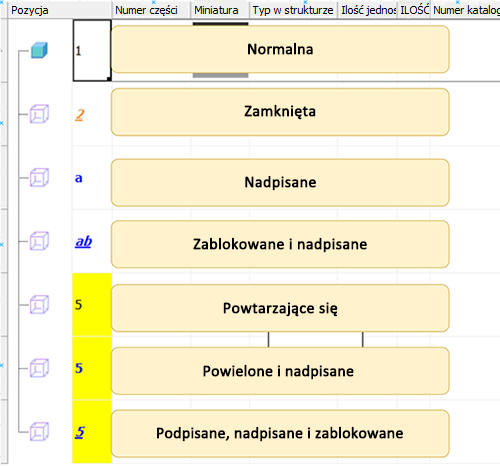

Nowe wskaźniki stanu elementów zestawienia komponentów

Elementy zestawienia komponentów mogą być nadpisane, zduplikowane lub zablokowane. Numery elementów są obecnie wyświetlane w różny sposób dla tych warunków.
