Udoskonalenia dotyczące części

Sprawdź ulepszenia środowiska modelowania części.

Udoskonalenia dotyczące konstrukcji blachowych

Rozwinięcie blachy

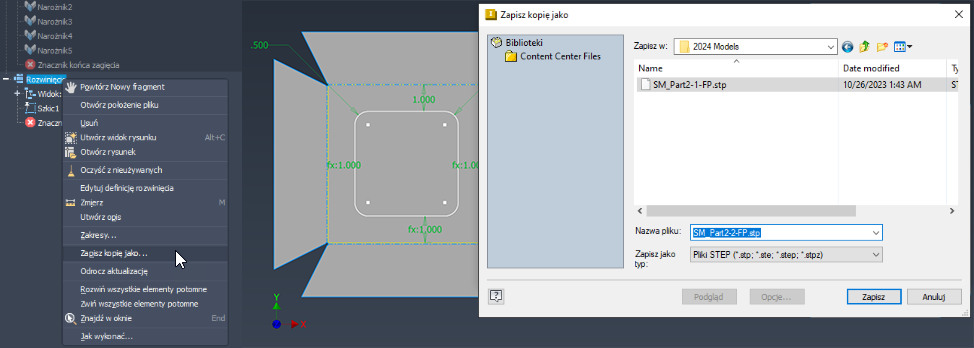

Wyprowadź rozwinięcia blachy konstrukcji blachowych w formacie STEP. Wynikiem jest prosty model bryłowy. Szkice rozwinięcia blachy mogą być zawarte w danych wyjściowych i muszą być widoczne podczas eksportowania. Opcja Zapisz kopię jako jest dostępna niezależnie od tego, czy rozwinięcie blachy jest aktywne.

Aby uzyskać więcej informacji, zobacz tematy [Rozwinięcia blachy konstrukcji blachowych](topicid=About Sheet Metal Flat Patterns) i Praca z rozwinięciem blachy w konstrukcji blachowej.

Pomysł zgłoszony na forum Inventor® Ideas

Udoskonalenie zwoju

Podczas używania polecenia Zwój można zachować widoczność szkicu ścieżki i profilu podczas tworzenia zwoju za pomocą polecenia Zastosuj. W panelu właściwości Zwój, w menu ustawień zaawansowanych wybierz opcję Pozostaw szkic widoczny po naciśnięciu ( + ).

Aby uzyskać więcej informacji dotyczących zwojów, zobacz temat Tworzenie zwojów.

Aby uzyskać więcej informacji o zachowaniu panelu właściwości, zobacz temat Informacje o panelach właściwości.

Element iAssembly wygenerowany na potrzeby elementu wykończenia

Element wykończenia można zsynchronizować z dokumentem docelowym — elementem iAssembly. Wygenerowane elementy iPart zawierają wszystkie elementy wykończenia zgodnie z tabelą elementów.
