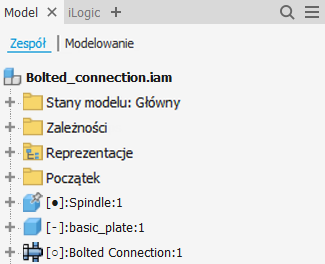

Stan wiązania jest obecnie domyślnie wyświetlany w przeglądarce zespołu jako , lub , aby wskazać jeden z trzech stanów:

• W pełni związany Czarna kropka wskazuje, że komponent jest w pełni związany.



• Nie w pełni związany Pusta kropka wskazuje, że komponent jest nie w pełni związany i wymaga uwagi. Należy otworzyć okno dialogowe Edycja wiązania, które umożliwia zidentyfikowanie możliwych problemów.



• Nieznany Kreska wskazuje, że stan wiązania komponentu jest nieznany. Aby rozwiązać ten problem, przebuduj zespół: na wstążce: karta Narzędzia panel Zarządzanie panel Aktualizacja Przebuduj wszystko .



Nowe opcje menu Preferencje wyświetlania:

• Ukryj w pełni związane: Wyświetla tylko te komponenty, które mają problemy z wiązaniem.
• Pokaż stan wiązania: Wyświetl wszystkie stany wiązań (, i )

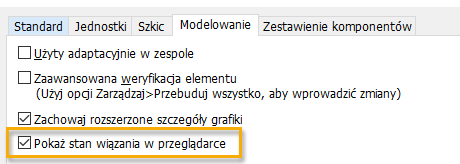

Nowe ustawienie, Pokaż stan wiązania w przeglądarce, jest również dostępne z poziomu menu Narzędzia Zarządzanie Ustawienia dokumentu karta Modelowanie. Domyślnie to ustawienie jest włączone.

Pomysł zgłoszony na forum Inventor® Ideas

Aby uzyskać więcej informacji, zobacz tematy Praca z przeglądarką zespołu i Karta Modelowanie (Ustawienia dokumentu) — odniesienie.
