Dodano ustawienia wstępne do okna dialogowego Formatuj tekst

Teraz można określić ustawienia wstępne i używać ich w oknie dialogowym „Formatuj tekst”. Ustawienie wstępne zapisuje tylko tekst, a nie ustawienia okna dialogowego. Należy pamiętać, że ustawienia wstępne nie są współdzielone między różnymi poleceniami.

Aby uzyskać więcej informacji, zobacz temat Praca z ustawieniami wstępnymi, Formatuj tekst — odniesienie.

Możliwość skalowania łuków chmurki wersji

Wprowadzono kilka ulepszeń podczas pracy z chmurkami wersji. Teraz można zmienić rozmiar łuków chmurki wersji, co umożliwia tworzenie chmurek wersji wokół mniejszych szczegółów w widoku.

Chmurkę wersji można również edytować za pomocą menu kontekstowego węzła przeglądarki chmurki wersji, korzystając z nowo dodanego polecenia „Edytuj…”. W oknie dialogowym „Chmurka wersji” można wybrać opcję wyświetlania okna dialogowego przy każdym wstawianiu nowej chmurki wersji. Umożliwia to natychmiastową edycję i użycie bieżących ustawień jako wartości domyślnych.

Aby uzyskać więcej informacji, zobacz temat Praca z chmurkami wersji.

Pomysł zgłoszony na forum Inventor® Ideas

Pomysł zgłoszony na forum Inventor® Ideas

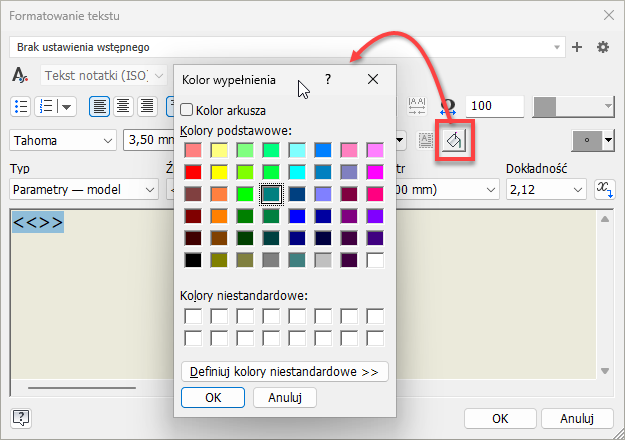

Obsługa wypełniania kolorem tła dla wymiarów w pliku DWG

Nowa opcja „Wypełnienie tła” jest dodawana do okna dialogowego „Formatuj tekst” dla wymiarów rysunkowych, co zwiększa czytelność rysunków.

Po wyeksportowaniu do pliku DWG opisy z wypełnieniem tła będą importowane i eksportowane z wypełnieniem kolorem tła. Nie dotyczy to jednak opisów z linią odniesienia i uwagą ogólną.

Pomysł zgłoszony na forum Inventor® Ideas

Pomysł zgłoszony na forum Inventor® Ideas

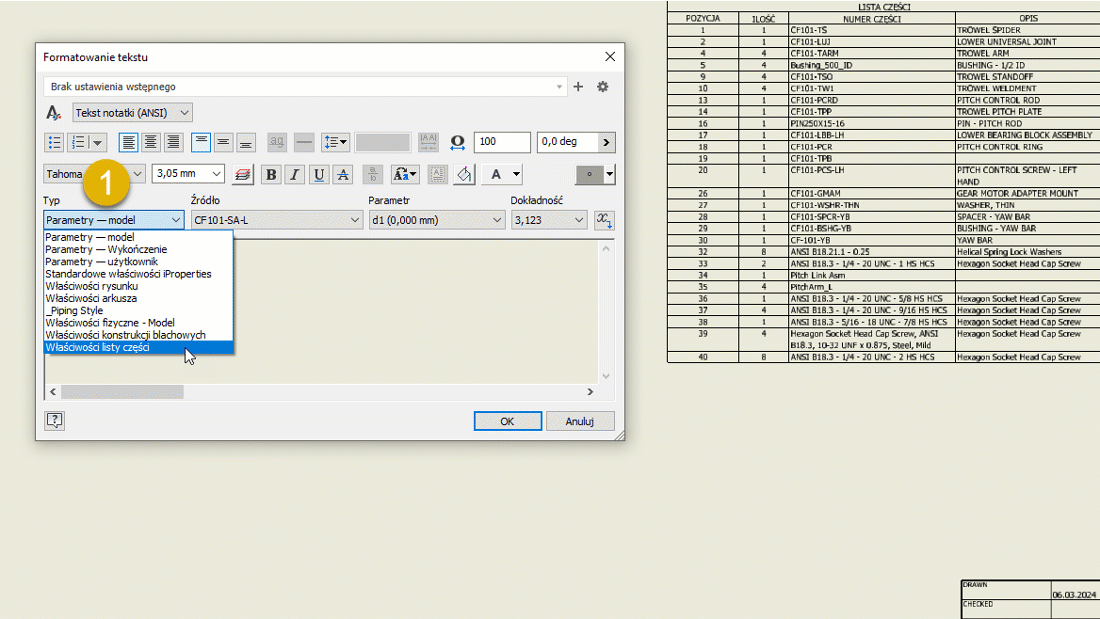

Używanie właściwości listy części w tekście

Do okna dialogowego Tekst dodano możliwość dodawania właściwości listy części do dowolnego tekstu rysunku.

Aby uzyskać więcej informacji, zobacz tematy Teksy na rysunkach, Dodawanie uwag ogólnych do rysunku, Formatowanie tekstu — odniesienie.

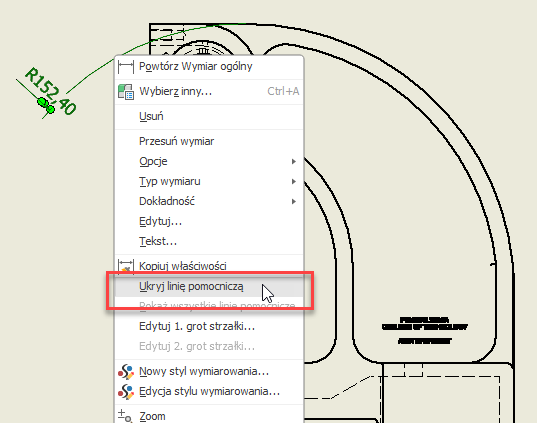

Ukrywanie linii przedłużenia wymiaru średnicy i promienia

Dodano nową opcję wymiarów średnicy i promienia, która umożliwia ukrycie linii przedłużenia. Aby użyć tej funkcji, wybierz linię przedłużenia, kliknij prawym przyciskiem myszy i wybierz opcję „Ukryj linię przedłużenia”.

Pomysł zgłoszony na forum Inventor® Ideas
