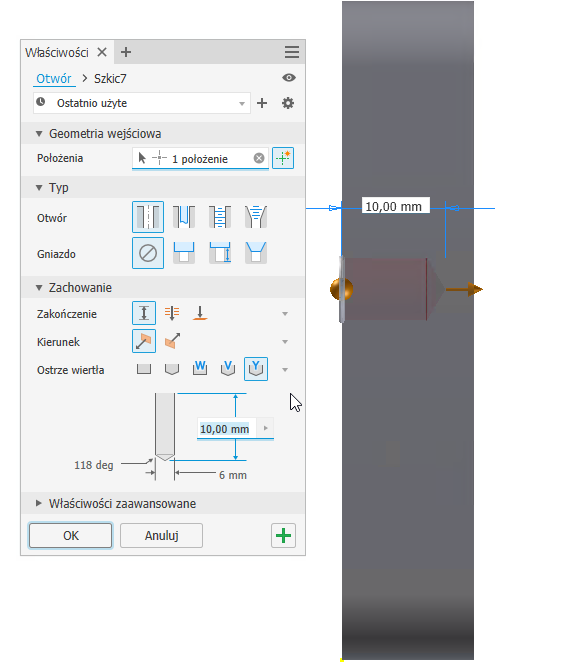

W obu przypadkach podczas tworzenia otworów można teraz użyć 3 nowych typów ostrza wiertła (Płaskie W, Kąt V, Kąt Y). Typ Kąt Y tworzy ostrze wiertła, które jest uwzględnione w parametrze głębokości otworu. Typ Płaski W powoduje utworzenie płaskiego ostrza wiertła.

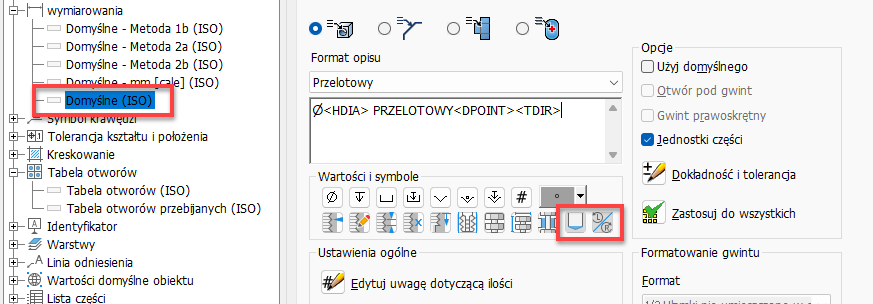

Przycisk „Typ zakończenia wiertła”, który dodaje oznaczenie do opisów otworów 2D i 3D, został dodany do okna dialogowego Opis otworu. Użycie tego oznaczenia powoduje, że aktywny typ ostrza wiertła jest zawarty w opisie, reprezentowanym przez następujące symbole:

• Płaskie = „U”
• Kąt = „ ” (do tego typu ostrza wiertła nic nie jest dodawane)
• Płaskie W = „W”
• Kąt V = „V”

Ponadto przycisk „Kierunek gwintu” został dodany do okna dialogowego „Opis otworu”, co umożliwia dodanie oznaczenia do kierunku gwintu. Zaznaczenie pola wyboru „Gwint prawostronny” spowoduje wyświetlenie w opisach tekstu „RH” w przypadku gwintów prawostronnych.

Formatowaniem zarządza się za pomocą Edytora stylów.

Aby uzyskać więcej informacji, zobacz tematy Tworzenie otworów, Edycja opisu otworu — odniesienie, Edytor stylów i standardów — Wymiar — odniesienie.
