Opis 3D i definicja oparta na modelu
Polecenie Cząstkowy element odniesienia zostało dodane do opisów ogólnych i stylów 3D.
Cząstkowy element odniesienia
Polecenie Cząstkowy element odniesienia zostało dodane do panelu Opis ogólny, co umożliwia utworzenie odniesień na nieregularnych powierzchniach.
Można obecnie tworzyć cząstkowe elementy odniesienia Punkt, Okrąg i Prostokąt.
Aby uzyskać więcej informacji, zobacz temat Praca z opisami ogólnymi.

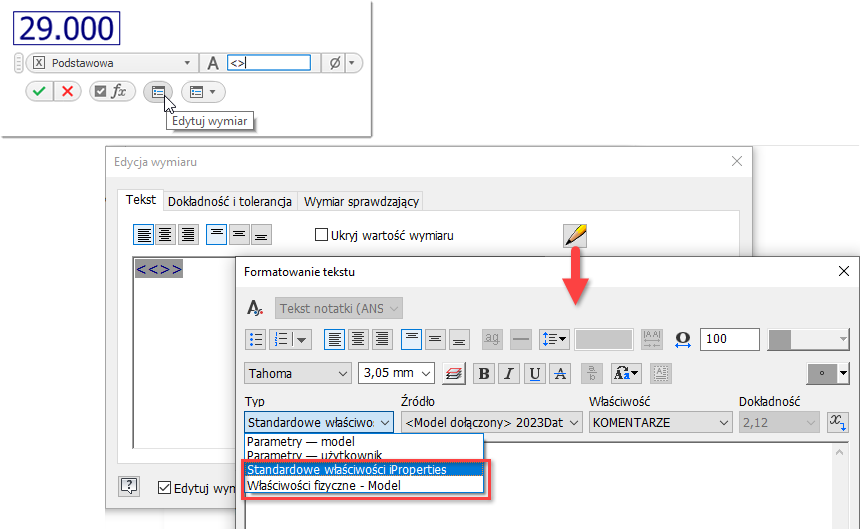

Dodawanie właściwości w opisach 3D
Właściwości są obecnie włączone podczas dodawania tekstu do opisu 3D.
Cząstkowy element odniesienia opisu 3D dodano do stylów
Opcja Cząstkowy element odniesienia opisu 3D w przypadku norm ANSI, DIN i ISO została dodana do stylów.
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Standard — odniesienie.

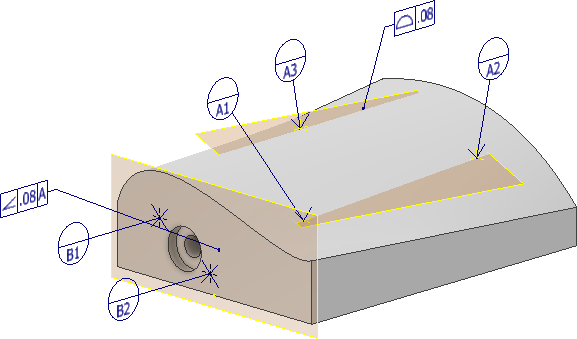

Płaszczyzna odniesienia cząstkowego elementu odniesienia opisu 3D zdefiniowana przez użytkownika
Obecnie można zdefiniować element tolerancji, używając następujących opcji:
- 1, 2 lub 3 punkty szkicu lub konstrukcyjne i płaszczyzna docelowa zdefiniowana przez użytkownika.
- Punkty środkowe i oś zdefiniowana przez użytkownika.
- Istniejący cząstkowy element odniesienia i płaszczyzna docelowa zdefiniowana przez użytkownika.
Uruchom polecenie Element tolerancji, wybierz element, a następnie kliknij przycisk OK. Po umieszczeniu opisu kliknij listę rozwijaną, aby wyświetlić opcje do wyboru.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

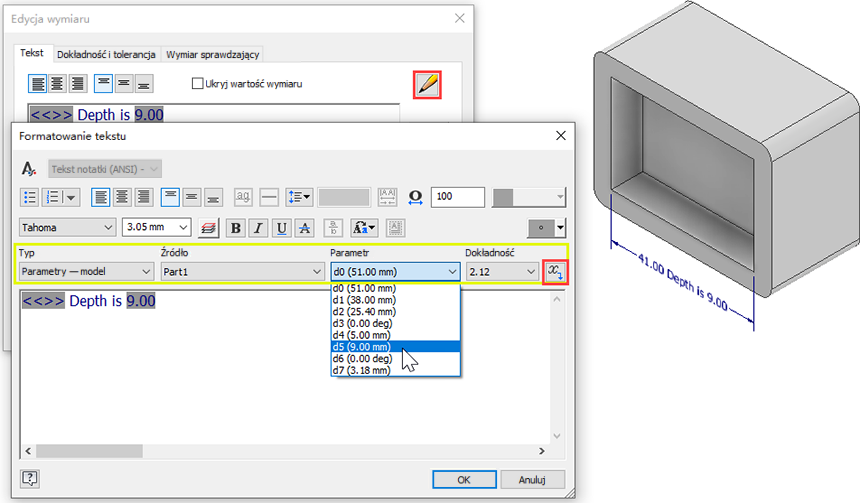

Dostęp do parametru
Opisy 3D mogą obecnie uzyskać dostęp do parametrów w celu wprowadzania tekstu.
Aby uzyskać więcej informacji, zobacz temat Formatuj tekst — odniesienie.
Doradca tolerowania
Doradca tolerowania został zaktualizowany, aby obsługiwać normy ASME 2009 i ISO 2012.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

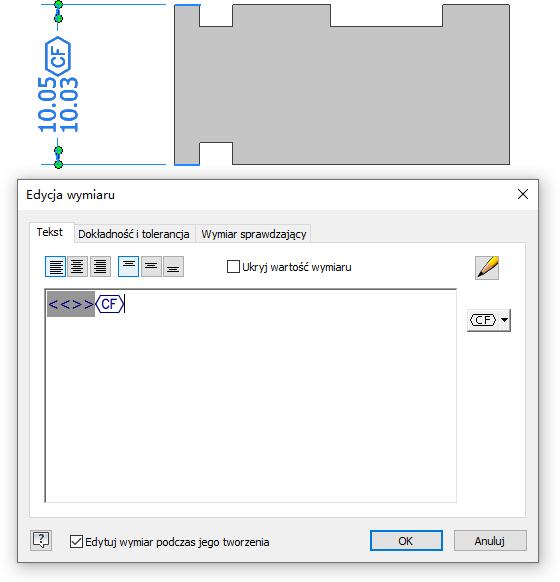

Element ciągły
Symbol CF jest obecnie dostępny w oknie dialogowym Edycja wymiarów i Formatowanie tekstu opisów 3D.
Aby uzyskać więcej informacji, zobacz temat Edytuj wymiar — odniesienie.

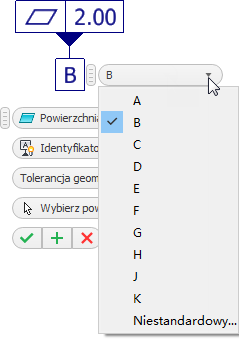

Udoskonalenia układu odniesienia
Lista dostępnych układów odniesienia została skrócona do 10 pozycji. Użyj opcji Niestandardowy dla etykiety układu odniesienia spoza listy.
Jeśli zostanie użyta już istniejąca etykieta identyfikatora elementu odniesienia, zostanie wyświetlone ostrzeżenie.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

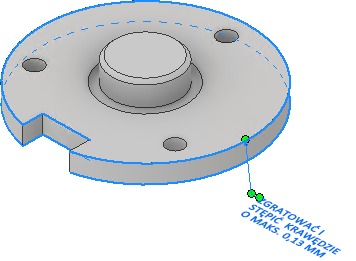

Kojarzenie wielu powierzchni, krawędzi i wierzchołków z linią odniesienia 3D
Można obecnie skojarzyć wybraną geometrię z pojedynczą linią odniesienia 3D. Podczas tworzenia lub edycji kliknij prawym przyciskiem myszy i wybierz polecenie Dodaj/Usuń skojarzoną geometrię, a następnie wybierz krawędzie, powierzchnie lub wierzchołki zgodnie z potrzebami. Podświetl linię odniesienia po jej utworzeniu, aby wyświetlić skojarzoną geometrię.

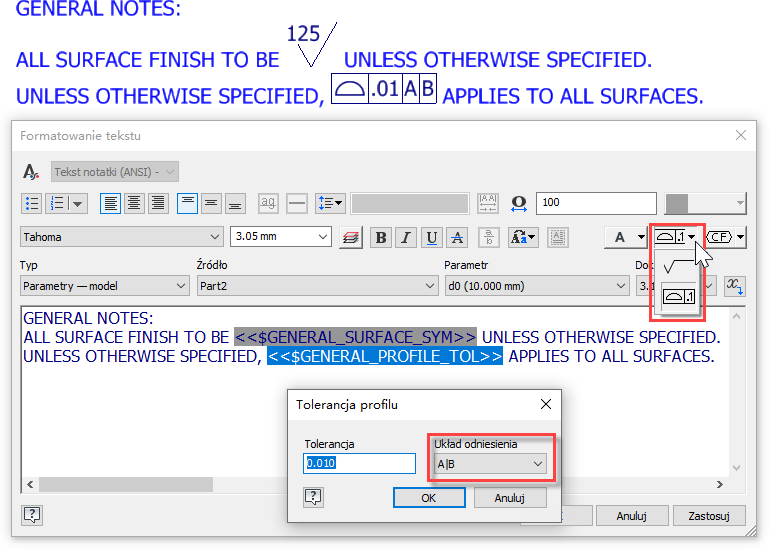

Ogólna chropowatość powierzchni i ogólny profil powierzchni
- Do ogólnej chropowatości powierzchni w uwadze ogólnej jest dodawana nazwa opisowa.
- Obecnie można uzyskać dostęp do ogólnego profilu powierzchni w uwadze ogólnej.
- Tolerancję profilu można edytować, klikając prawym przyciskiem myszy ciąg <<$GENERAL_PROFILE_TOL>> i wybierając z menu kontekstowego polecenie Edytuj tolerancję profilu.
- Tolerancja profilu może być obecnie skojarzona z układem odniesienia.
Aby uzyskać więcej informacji, zobacz temat Praca z tekstem i liniami odniesienia.

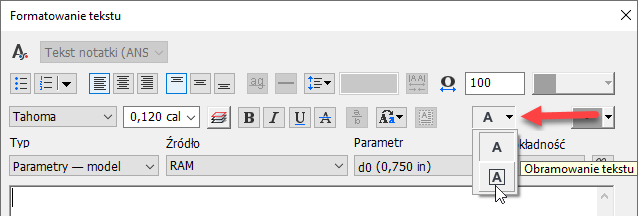

Wyświetlanie prostokątnego obramowania linii odniesienia i uwagi ogólnej
Można obecnie dodać prostokątne obramowanie dla tekstu linii odniesienia i uwagi ogólnej opisu 3D za pomocą opcji w oknie dialogowym Formatowanie tekstu.
Pomysł zgłoszony na forum Inventor® Ideas

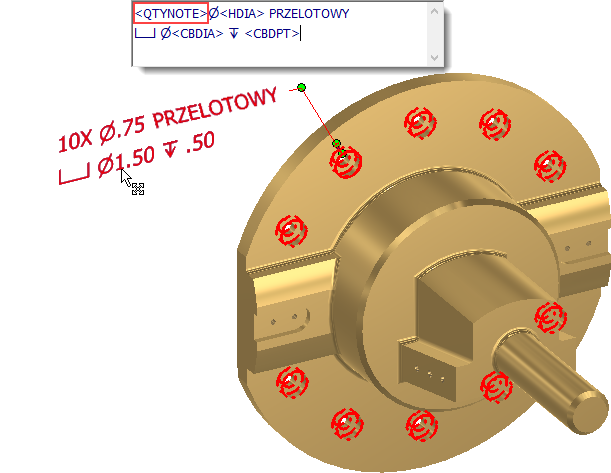

Wyróżnianie zależne otworów
Wyróżnianie zależne jest włączone w przypadku otworów uczestniczących w otworze opisu 3D podczas używania polecenia QTYNOTE.
Aby uzyskać więcej informacji, zobacz temat Praca z opisami ogólnymi.
