Udoskonalenia dotyczące prezentacji

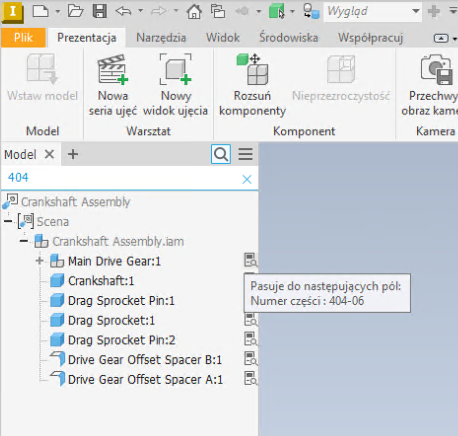

W tym wydaniu programu Inventor dodano możliwość wyszukiwania zależnych właściwości iProperties dokumentu w pliku typu IPN.

Teraz można również wybrać wymagany stan modelu. Kliknij scenę prawym przyciskiem myszy, wybierz opcję Reprezentacje z menu kontekstowego, a następnie wybierz stan modelu.

Pomysł zgłoszony na forum Inventor® Ideas

Udoskonalenia dotyczące stanów modelu

Brak rejestracji edycji wymiaru początkowego w tabeli Stany modelu

Poprzednio, gdy wymiar był edytowany podczas tworzenia, początkowa nieedytowana wartość była rejestrowana w tabeli Stany modelu dla wszystkich innych stanów modelu. Teraz program Inventor nie traktuje zmiany wartości początkowej jako edycji i nie rejestruje jej w tabeli Stany modelu.

Pomysł zgłoszony na forum Inventor® Ideas

Otwieranie ostatnio używanego pliku, w którym brak stanu modelu połączonego lub zmieniono jego nazwę

Poprzednio otwarcie pliku z listy ostatnio używanych z określonym stanem modelu na liście mogło spowodować wygenerowanie przez program Inventor błędu bazy danych, uniemożliwiając otwarcie pliku. Miało to miejsce, jeśli stan modelu został usunięty, zmieniono jego nazwę lub przekształcono go w komponent iComponent. Teraz pliki z tym błędem będą otwierane na podstawie ustawień otwierania stanu modelu, co oznacza, że domyślnie zostaną otwarte w ostatnio aktywnym stanie modelu.

Zaktualizowane ikony przeglądarki

Poniższe ikony przeglądarki zostały zaktualizowane, aby były łatwiej rozpoznawalne i spójne.

• Reprezentacje
• Powiązanie
• Wykończenie
• Początek

Nowy przełącznik zerowej ilości w zestawieniu komponentów

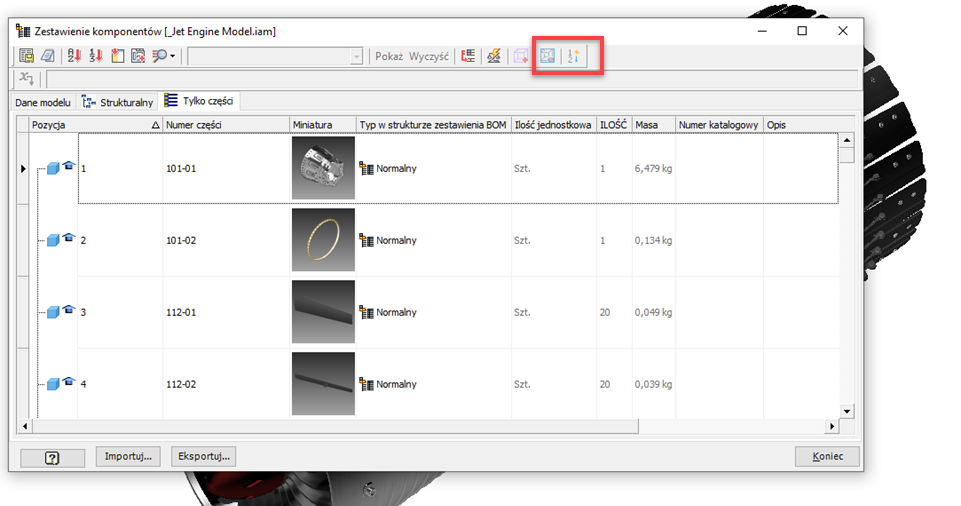

Okno dialogowe Zestawienie komponentów zostało przeprojektowane. Dwie opcje pokazywania lub ukrywania elementów z zerową ilością zostały dodane bezpośrednio do paska narzędzi. Użyj nowego przełącznika Ukryj/pokaż wiersze z zerową ilością na pasku narzędzi. Gdy ta opcja jest aktywna, można również kolejno ponumerować elementy za pomocą nowego przełącznika Automatyczne numerowanie sekwencyjnie.

Włączenie lub wyłączenie możliwości pokazywania lub ukrywania elementów z zerową ilością. Uwaga: ma na to wpływ wyłączenie komponentów w stanach modelu.

Włączenie lub wyłączenie automatycznego ponownego numerowania sekwencyjnego elementów. Uwaga: Ta opcja jest włączona tylko wtedy, gdy przełącznik Ukryj/Pokaż wiersze z zerowymi ilościami jest włączony. Gdy opcja jest włączona każdy stan modelu może mieć własne niepowtarzalne numerowanie zestawienia komponentów.

Aby uzyskać więcej informacji, zobacz temat Zestawienie komponentów — odniesienie.

Udoskonalenia dotyczące przewodów rurowych

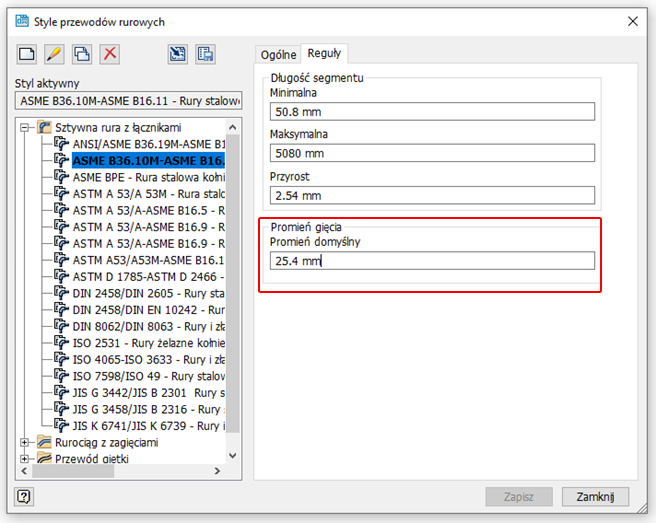

Teraz wszystkie domyślne wartości promienia gięcia są zapisywane w wyeksportowanym stylu przewodów rurowych. Promień gięcia w stylu przewodów rurowych można wyeksportować do pliku XML, a także zaimportować.
