Ćwiczenie 2: Dodawanie danych do mapy

Podłącz się do plików z danymi reprezentującymi drogi i granice miasta.

Uwaga: W tym ćwiczeniu używana jest mapa utworzona w poprzednim ćwiczeniu.

1. Jeśli utworzona mapa nie jest otwarta w Zestaw narzędzi AutoCAD Map 3D, należy ją ponownie otworzyć.
2. Dodaj do mapy dane dotyczące granic miasta.
   • Przełącz Okno zadań do Menedżera wyświetlania.
   • Kliknij menu Dane, a następnie wybierz opcję Połącz z danymi.

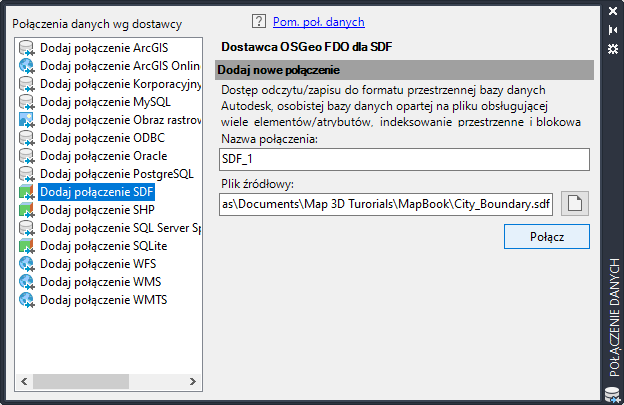

   • W oknie Połączenie danych wybierz opcję Dodaj połączenie SDF z listy Połączenia danych wg dostawcy (po lewej stronie).
   • W obszarze Plik źródłowy (po prawej stronie) kliknij przycisk przeglądania i przejdź do przykładowego pliku City_Boundary.sdf. Kliknij opcję Połącz.

   • W polu Schemat, kliknij przycisk Dodaj do mapy.
3. Dodaj do mapy dane dotyczące drogi.
   • W oknie Połączenie danych wybierz opcję Dodaj połączenie SHP z listy Połączenia danych wg dostawcy (po lewej stronie).
   • W obszarze Plik źródłowy (po prawej stronie) kliknij przycisk przeglądania i przejdź do przykładowego pliku Roads.shp. Kliknij opcję Połącz.
   • Kliknij polecenie Dodaj do mapy.
   • Zamknij okno dialogowe Połączenie danych.
4. Zapisz mapę, używając nazwy MyMap.dwg.

Do tej pory

Użytkownik utworzył mapę i podłączył źródła elementów granic i dróg miasta Redding, w stanie Kalifornia.

Aby kontynuować, przejdź do części Lekcja 2: Dostosowywanie szablonu skoroszytu mapy.
