Po uruchomieniu procesu roboczego w Zestaw narzędzi AutoCAD Map 3D zostanie wyświetlona lista plików SDF z określonego folderu. Następnie tworzy grupę Menedżera wyświetlania przeznaczoną do przechowywania tworzonych warstw. Program łączy się z plikami SDF znajdującymi się w określonym folderze. W przypadku każdego rysunku znajdującego się w określonym folderze łączy się z nim, dodaje warstwę do Menedżera wyświetlania i przenosi warstwy do nowej grupy.
Program zapisuje bieżącą mapę jako plik DWG (przekształcając wszystkie elementy w obiekty rysunkowe). Następnie poszczególne warstwy Menedżera wyświetlania są zapisywane jako pliki .layer, które można udostępniać innym użytkownikom Zestaw narzędzi AutoCAD Map 3D lub wczytywać do programu Autodesk Infrastructure Map Server.
W niniejszym przykładzie wykorzystano proces roboczy, który został zmodyfikowany w sekcji Ćwiczenie 2: Automatyzacja poleceń programu AutoCAD.
- Otwórz proces roboczy z sekcji Ćwiczenie 2: Automatyzacja poleceń programu AutoCAD w oknie AutoCAD Map 3D (jeśli nie został jeszcze otwarty).
- Na liście dostępnej na karcie Narzędzia, w panelu Proces roboczy, wybierz utworzony proces roboczy.
- Kliknij przycisk
.
W oknie dialogowym Dziennik stanów procesu roboczego wyświetlane są informacje o pomyślnym wykonaniu lub niepowodzeniu wykonania każdej czynności.
Do mapy oraz do nowej grupy Menedżera wyświetlania zostaną dodane warstwy. Zostanie wyświetlony monit o podanie nazwy i położenia pliku DWG. W położeniu określonym w tym działaniu zostaną zapisane pliki z rozszerzeniem .layer.
Do tej pory

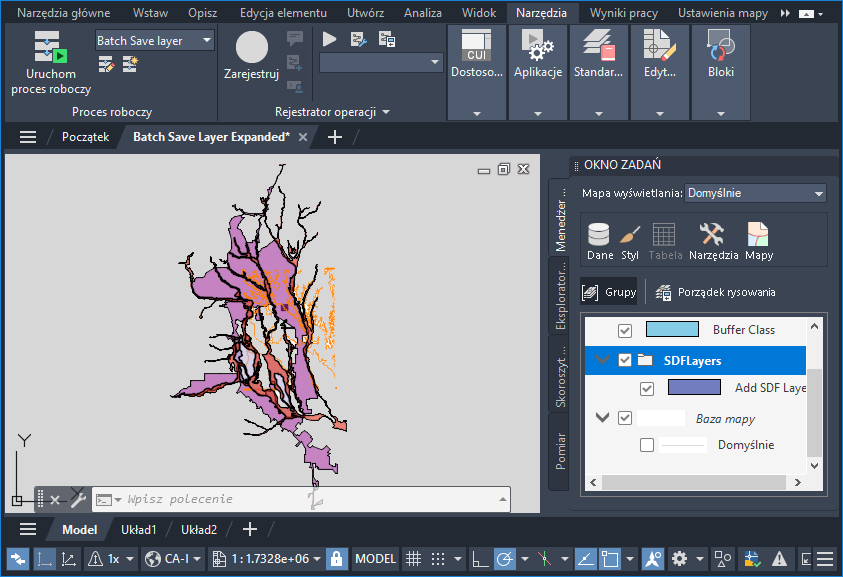

Do mapy zostały dodane warstwy i są one przechowywane w utworzonej grupie.
