Utwórz plik mapy przy użyciu standardowego szablonu. Przypisz układ współrzędnych. Wszelkie dane dodane do mapy będą przekształcane do przypisanego układu współrzędnych.
Aby utworzyć mapę, należy:
- Przed rozpoczęciem tego samouczka, zobacz część Przygotowanie do korzystania z samouczków.
Jeśli nie pobierano danych przykładowych dla tego samouczka, obejrzyj nagranie wideo.
- Uruchom Zestaw narzędzi AutoCAD Map 3D (jeśli jeszcze nie został jeszcze uruchomiony), klikając skrót na pulpicie lub wybierając nazwę programu z menu Start.
- Kliknij przycisk
, a następnie kliknij Nowy
Rysunek.
- W oknie dialogowym Wybierz szablon wybierz plik map2d.dwt i kliknij przycisk Otwórz.

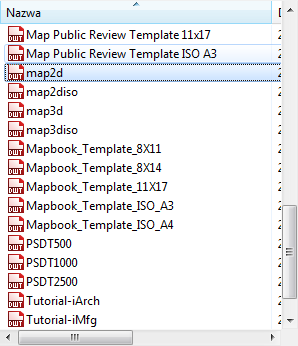

Wybierz map2d.dwt
Ten plik jest szablonem programu AutoCAD. Jest on używany do przygotowania pracy z mapami 2D w Zestaw narzędzi AutoCAD Map 3D.
- Przypisz do mapy układ współrzędnych.
- Kliknij kolejno .
- W oknie dialogowym Układ współrzędnych — Przypisz dla Kategorii, wybierz „USA, stan Kalifornia”.
- Przewiń w dół i wybierz opcję CA-I.
- Nacisnąć przycisk Przypisz.
- Kliknij kolejno
Aby kontynuować, przejdź do części Ćwiczenie 2: Użycie funkcji Połączenie danych w celu dodania danych do mapy.
