Wymagania projektowe dotyczące modelu — metoda Robot Structural Analysis

Użyj metody obliczania sił wewnętrznych zalecanej dla użytkowników zaawansowanych programu Robot.

To rozszerzenie importuje siły wewnętrzne z modelu programu Robot.

Belki

• Muszą być liniowe.
• Muszą mieć kształt standardowej półki szerokiej AISC.

  W programie Robot wybierz bazę danych przekrojów AISC.

  1. Wybierz kolejno opcje Narzędzia Preferencje zadania Bazy danych Profile stalowe i drewniane.
  2. Z listy baz danych wybierz pozycję AISC 14.0 (amerykańskie kształty walcowane na gorąco), a następnie kliknij przycisk OK.
• Muszą znajdować się w płaszczyźnie.
• Nie mogą przecinać innych belek.
• Nie mogą tworzyć kołowego łańcucha łożyskowego z innymi prętami.
• Płyta stropowa i wszystkie belki muszą być skojarzone z tym samym poziomem.

Płyty

• Grupa wyboru zawiera dokładnie jedną płytę stropową wzmacniającą wszystkie pręty.
• Cały obszar projektu musi znajdować się wewnątrz płyty stropowej (brak krawędzi wewnątrz obszaru projektowania).
• Płyta stropowa musi być płaska (bez zwichrzeń).

Ustawienia geometrii

Uwaga: Jeśli model nie spełnia wymagań geometrii, podczas weryfikacji rozszerzenie traktuje belki jako niekompozytowe. Powoduje to powstanie ujemnych momentów w większości belek i naprężenia w płycie żelbetowej.

• Ustaw zwolnienia na końcach belki na „przegub-przegub”.
  Uwaga: W programie Robot ustawieniem domyślnym dla zwolnień końców belki jest „utwierdzenie-utwierdzenie”.
  1. Wybierz belki i kliknij kolejno opcje Geometria Zwolnienia.
  2. W oknie dialogowym Zwolnienia wybierz opcję Przegub-przegub i kliknij przycisk Zastosuj.
  3. Zaakceptuj zmiany w modelu.

     Po zmianie modelu wykonaj obliczenia statyczne w celu uzyskania aktualnych wyników.

• W programie Robot w oknie dialogowym Model obliczeniowy panela wybierz dla płyty stropowej opcję Brak elementów skończonych:
  1. Zaznacz strop/połać.
  2. Kliknij kolejno opcje Geometria Właściwości Model obliczeniowy panela.

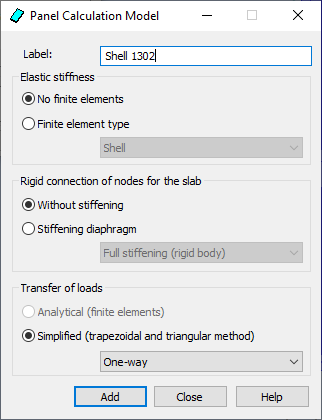

  3. W oknie dialogowym Model obliczeniowy panela kliknij dwukrotnie opcję Płyta pomostowa jednokierunkowa.

     Zostanie otwarte kolejne okno dialogowe Model obliczeniowy panela.

  4. W polu Sztywność sprężysta wybierz opcję Brak elementów skończonych. Kliknij przycisk Dodaj, a następnie Zamknij.
     Uwaga: Nie można modyfikować domyślnego zestawu parametrów. Zmień domyślną etykietę płyty pomostowej jednokierunkowej, aby zapisać zmiany.

  5. W oknie dialogowym Model obliczeniowy panela sprawdź, czy w polu Panel wyświetlane są panele, do których model obliczeniowy ma zostać przypisany.
  6. Kliknij przycisk Zastosuj i zaakceptuj zmiany w modelu.
Uwaga: Po zmodyfikowaniu modelu wykonaj obliczenia statyczne w celu uzyskania aktualnych wyników.

Ostrzeżenia dotyczące zwolnień węzłów

Podczas obliczeń projektowych w oparciu o metodę Robot Structural Analysis w przypadku niektórych węzłów mogą zostać wyświetlone ostrzeżenia z powodu zbyt wielu zwolnień. Ten typ ostrzeżeń ma charakter informacyjny i nie wiąże się z żadnymi zagrożeniami dla modelu, ponieważ program Robot stosuje automatyczne wiązania podczas obliczeń.
