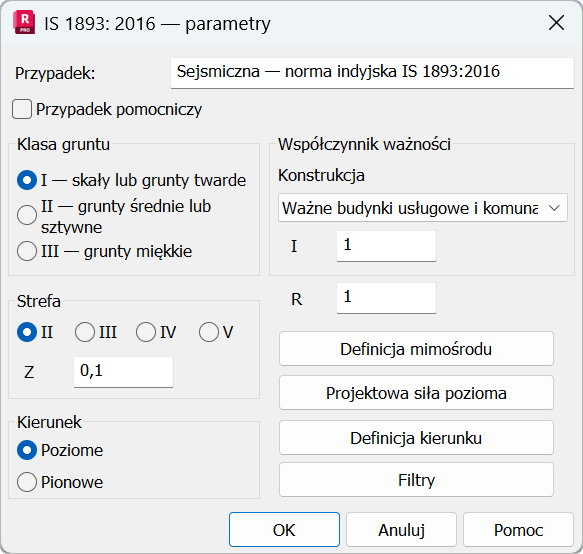

Parametry analizy sejsmicznej konstrukcji zależą od wyboru normy sejsmicznej, która będzie wykorzystywana podczas obliczeń konstrukcji poddanej wpływom obciążeń sejsmicznych. Wybierz indyjską normę sejsmiczną (IS 1893) w oknie dialogowym Definicja nowego przypadku lub kliknij przycisk Parametry w oknie dialogowym Typ analizy.
Aby przeprowadzić analizę sejsmiczną według zasad podanych w tej normie, należy zdefiniować następujące parametry:
- Z — współczynnik strefy sejsmicznej,
podany w IS 1893 (Części 1–5), punkcie 6.4.2, tabeli 3, wartość jest przypisywana zgodnie z wyborem strefy sejsmicznej. W celu określenia obliczeniowej siły sejsmicznej kraj dzieli się na cztery strefy sejsmiczne (II, II, IV, V), jak pokazano na rysunku 1.
- I — współczynnik ważności sejsmicznej,
podany w IS 1893 (Części 1–5), punkcie 7.2.3, tabeli 8, minimalna wartość wynosi:
- 1,5 dla konstrukcji krytycznych i ratunkowych,
- 1,2 dla konstrukcji zapewniających ciągłość działania,
- 1,0 dla pozostałych
- R — współczynnik redukcji reakcji,
podany w IS 1893 (Części 1–5) dla odpowiednich konstrukcji, w punkcie 7.2.6 i tabeli 9
- Klasa gruntu terenu
W celu określenia właściwego spektrum, które należy zastosować, rodzaj gruntu, na którym posadowiona jest konstrukcja, określa się za pomocą klasyfikacji podanej w tabeli 4, w punkcie 6.3.5.2 jako:
- Typ gruntu I — skały lub grunty twarde
- Typ gruntu II — grunty średnie lub sztywne
- Typ gruntu II — grunty miękkie

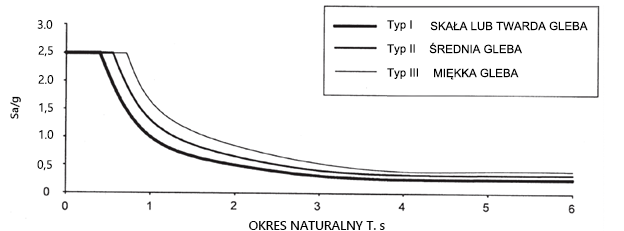

Spektrum dla metoda analizy odpowiedzi
Obliczeniowy współczynnik poziomego przyspieszenia sejsmicznego Ah jest oparty na powyższych współczynnikach zgodnie z wyrażeniem (b) wzoru 6.4.2.
Spektrum obliczeniowego pionowego przyspieszenia sejsmicznego Av jest określone odpowiednio przez wzór 6.4.6 dla budynków podlegających IS 1893 (Część 1).
Wszystkie parametry wejściowe i rozkład bazowej siły ścinającej można sprawdzić w notkach obliczeniowych (wybierz opcje Analiza > Notki obliczeniowe > Uproszczona/Notka pełna)
W dolnej części okna dialogowego znajdują się dwa przyciski: Definicja kierunku i Filtry.
Dodatkowo dostępny jest przycisk Projektowa siła pozioma, którego naciśnięcie powoduje otwarcie okna dialogowego Ścinanie bazowe. Zgodnie z punktem 7.7.3 ścinanie bazowe oszacowane za pomocą metody spektrum odpowiedzi nie może być mniejsze niż obliczeniowe ścinanie bazowe obliczone przy użyciu okresu podstawowego Ta zgodnie z 7.6.2. Można wybrać różne opcje definiowania okresu podstawowego Ta lub obliczeniowej wartości bazowej siły ścinającej. Zwróć uwagę, że siły wewnętrzne, naprężenia i reakcje będą skalowane w taki sposób, aby suma reakcji dla kombinacji kwadratowych była równa obliczeniowemu ścinaniu bazowemu.
Szczegóły dotyczące tej metody analizy konstrukcji można znaleźć w wymienionej normie.
Wszystkie parametry wejściowe i wartości spektrum można sprawdzić w notkach obliczeniowych (wybierz opcje Analiza > Notki obliczeniowe > Uproszczona/Notka pełna).
