Skorzystaj z procesu synchronizacji w rozszerzeniu Robot — Advance Steel Link, aby zaktualizować model programu Revit o zmiany wprowadzone w programie Advance Steel.
Synchronizacja jest procesem pozwalającym na zaktualizowanie modyfikacji za pomocą formatu SMLX bez konieczności ponownego importowania całej konstrukcji.
- Wyeksportuj model z programu Robot do programu Advance Steel za pomocą rozszerzenia, używając formatu SMLX.
- Po wprowadzeniu modyfikacji do modelu ponownie wyeksportuj zmodyfikowany model z programu Advance Steel do innego pliku SMLX.
- Wróć do modelu w programie Robot, a następnie w oknie dialogowym Integracja z programem Autodesk Advance Steel wybierz opcję Synchronizacja z programem Advance, aby wczytać zmodyfikowany plik SMLX.
- Zmodyfikowany plik SMLX zostanie porównany z wczytanym wcześniej modelem. Następnie zostaną wyświetlone wszystkie różnice pomiędzy dwiema wersjami modelu. W przypadku każdego obiektu zostanie wyświetlona lista modyfikacji, którą można filtrować.
- Podczas synchronizacji wszystkie nowe obiekty są oznaczane jako dołączone, a istniejące obiekty, w których wprowadzono zmiany geometryczne (przekroje, materiały, położenie i tak dalej) — jako zmodyfikowane.
- Modyfikacje można zastosować częściowo lub w całości. W tym celu po wybraniu modyfikacji kliknij przycisk Synchronizuj.
Proces roboczy synchronizacji:

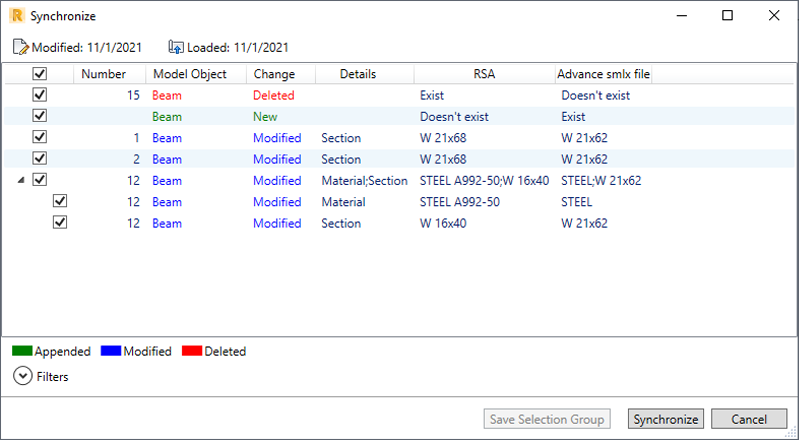

Okno dialogowe Synchronizacja
W oknie dialogowym Synchronizacja domyślnie zaznaczone jest główne pole wyboru modyfikacji. Można usunąć to zaznaczenie, a następnie wybrać poszczególne modyfikacje do zastosowania.
Zmodyfikowane obiekty są wyświetlane na niebiesko. Informacje o zakresie modyfikacji są wyświetlane w kolumnie Szczegóły. Po wybraniu wiersza modyfikacji w oknie dialogowym odpowiedni zmodyfikowany element zostanie podświetlony w obszarze rysunku.
Jeśli modyfikacja obiektu obejmuje więcej niż jedną zmianę, kliknij ikonę
obok pola wyboru w wierszu modyfikacji, aby rozwinąć listę zmian wprowadzonych w obiekcie. Każda zmiana ma pole wyboru i można ją zaakceptować pojedynczo.
Kliknij przycisk Zapisz grupę wyboru, aby zapisać zmodyfikowane obiekty wybrane jako grupa w programie Robot. Po zsynchronizowaniu zmian w modelu można użyć tej grupy do śledzenia modyfikacji obiektów w grupie.
Zapisywanie grupy wyboru
- W oknie dialogowym synchronizacji wybierz wiersze modyfikacji zawierające obiekty, które mają znaleźć się w grupie.
Aby wybrać pojedynczy wiersz modyfikacji, wystarczy go kliknąć. Aby wybrać wiele wierszy, należy klikać poszczególne wiersze, trzymając naciśnięty klawisz Ctrl.
Po wybraniu wierszy modyfikacji przycisk Zapisz grupę wyboru stanie się aktywny.
- Kliknij przycisk Zapisz grupę wyboru i wprowadź nazwę grupy w wyświetlonym oknie dialogowym. Kliknij przycisk OK.

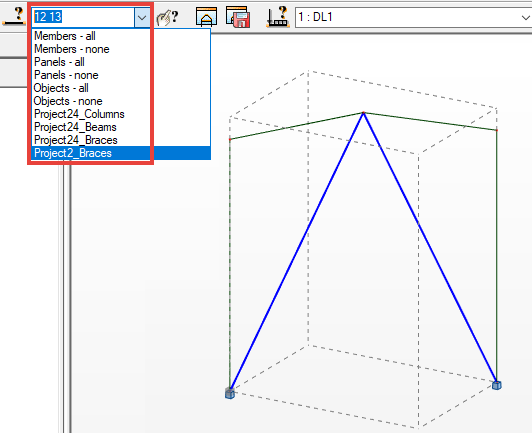

Grupa wyboru zostanie zapisana. Po zsynchronizowaniu modyfikacji w modelu można wybrać tę grupę na pasku narzędzi Wybór. Wówczas wszystkie obiekty w grupie zostaną podświetlone w obszarze rysunku.
Główne pole wyboru z zastosowanymi filtrami
Po zastosowaniu filtrów główne pole wyboru działa następująco. Jeśli obiekty są zaznaczone z użyciem filtrów, a główny znacznik jest aktywny, zaznaczone będą tylko pola wyboru tych linii. Pokazano to na poniższych ilustracjach.

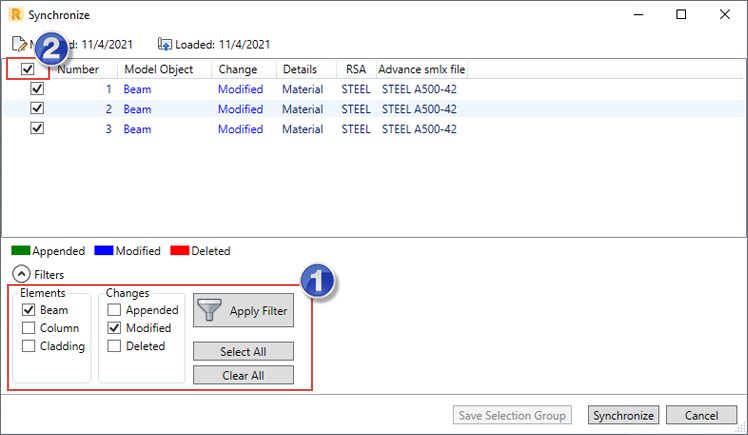

- Wybrano zmodyfikowane belki do wyświetlenia.
- Zaznaczono główne pole wyboru.

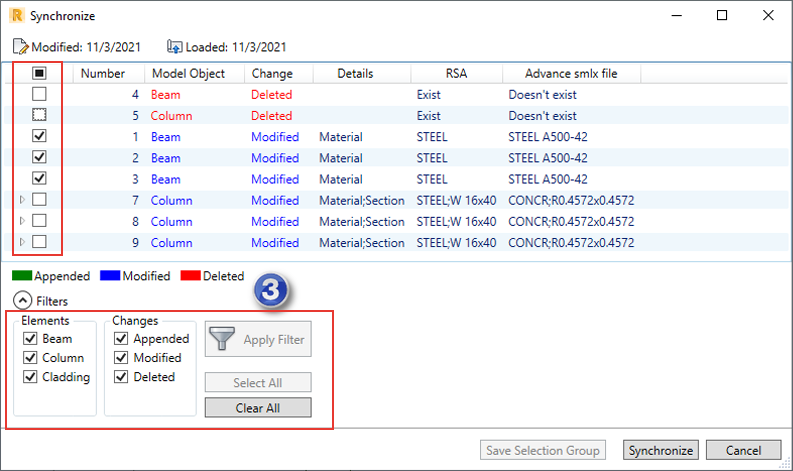

- Ponownie wyświetlone zostały wszystkie obiekty.
Tylko wiersze ze zmodyfikowanymi belkami mają zaznaczone indywidualne pola wyboru.
