Aktualizacja modelu w programie Robot

Aby zaktualizować model w programie Robot:

1. W programie Robot kliknij opcję Dodatki Integracja Autodesk Revit Structure. Otworzy się okno dialogowe modułu Integracja z programem Revit Structure.
2. Wybierz Aktualizacja modelu i kliknij przycisk Opcje aktualizacji.

   Moduł Integracja z programem Revit Structure – otworzy się okno dialogowe Opcje aktualizacji.

3. Określ zakres i opcje transferu, a następnie kliknij przycisk OK.
4. Kliknij przycisk OK, aby rozpocząć aktualizację.

   Jeśli wybrano opcję Aktualizuj z pliku pośredniego (.smxx), zostanie wyświetlone okno dialogowe Otwórz. W tym oknie dialogowym wybierz plik SMXX.

5. W oknie dialogowym Aktualizuj model z programu Revit Structure prezentowane są informacje dotyczące postępu transferu (aktualizacja niezbędnych danych w programie Robot wynikająca ze zmian dokonanych w programie Revit).

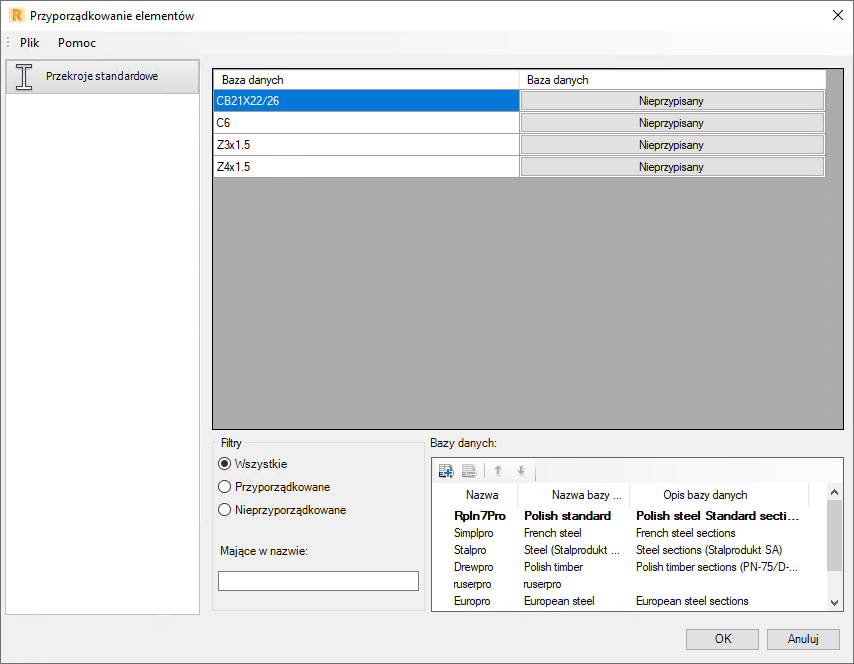

6. Okno dialogowe Przyporządkowanie elementów jest otwierane tylko wtedy, gdy w trakcie transferu nazwy profili (zdefiniowane w programie Revit) nie zostaną rozpoznane w bazie aktywnych profili programu Robot.

   • Kliknij przycisk Nieprzyporządkowany znajdujący się po prawej stronie profilu, który nie został rozpoznany. Otwarte zostanie dodatkowe okno pozwalające na wybór profilu, który ma zostać przypisany z bazy danych.

     Do pracy w oknie dialogowym Przyporządkowanie elementów użyj ikon:

     — dodanie wybranej bazy danych profili do listy.

     — usunięcie wybranej bazy danych profili z listy.

     — zmiana kolejności wyświetlania baz danych profili (o jedną pozycję w górę lub w dół).

   • Po kliknięciu przycisku OK przekrojom z bazy zostaną nadane nierozpoznane przekroje (przypisane zostaną im właściwości geometryczne).
7. Po aktualizacji modelu na ekranie mogą zostać wyświetlone komunikaty lub ostrzeżenia, które wystąpiły podczas aktualizacji.
