Karta Static calculations umożliwia wykonywanie następujących zadań:
Przeglądanie wyników obliczeń statycznych z modelu programu Robot
Przejrzyj wyniki dla poszczególnych przypadków i połączeń obciążeń.

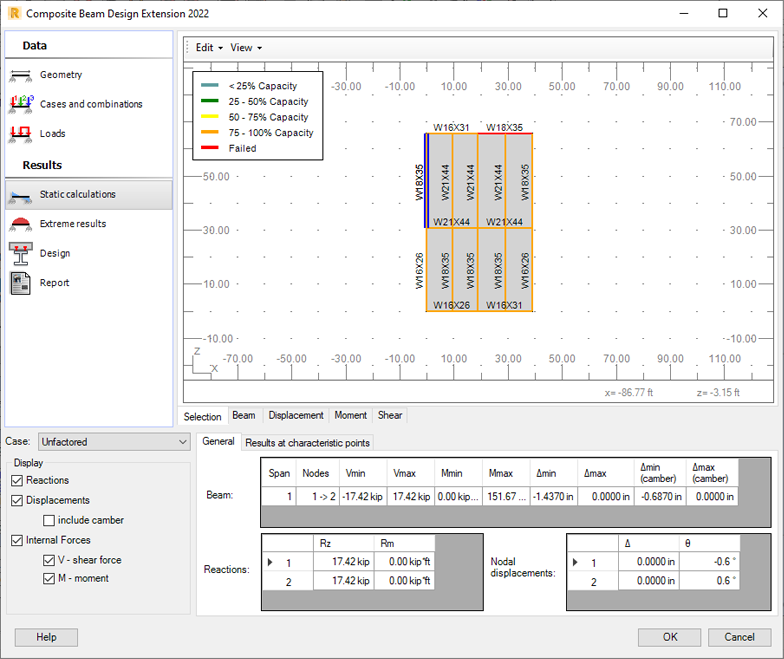

Aby wyświetlić wyniki, w polu Case wybierz przypadek lub połączenie obciążeń. Na karcie General zostaną wyświetlone wyniki analizy statycznej dla belki, reakcje i przemieszczenia węzłów.
Wybieranie punktów charakterystycznych na belce i wyświetlanie wyników w tych punktach
- W przeglądarce graficznej wybierz kartę Beam.
- Wybierz kolejno opcje Edit
Characteristic Points.
- Przesuń kursor na model belki i kliknij prawym przyciskiem myszy, aby wybrać jeden lub więcej punktów charakterystycznych.
Kliknięcie punktu prawym przyciskiem myszy powoduje otwarcie karty Results at characteristic points, na której wyświetlane są wyniki dla wybranych punktów.
Punkty charakterystyczne na belce można również określić, korzystając z jednego z następujących sposobów:
- Na karcie Results at characteristic points kliknij dwukrotnie komórkę w kolumnie Offset/Length i wprowadź wartość.
- Kliknij dwukrotnie komórkę w kolumnie Offset i wprowadź wartość.
Wyświetlanie wykresów dla wybranych wyników i przypadków obciążeń
Aby wyświetlić wykres, w obszarze Display wybierz typ wyniku: Reactions, Displacements lub Internal Forces. W dolnej części przeglądarki graficznej zostanie dodana karta z odpowiednim wykresem. Kliknij tę kartę, aby wyświetlić wykres.
- Reakcje
- Displacements — przemieszczenia (opcjonalnie z ugięciem wstępnym)
- Internal forces — siły wewnętrzne (siła ścinająca i moment zginający)
Prezentowane mogą być następujące wyniki:

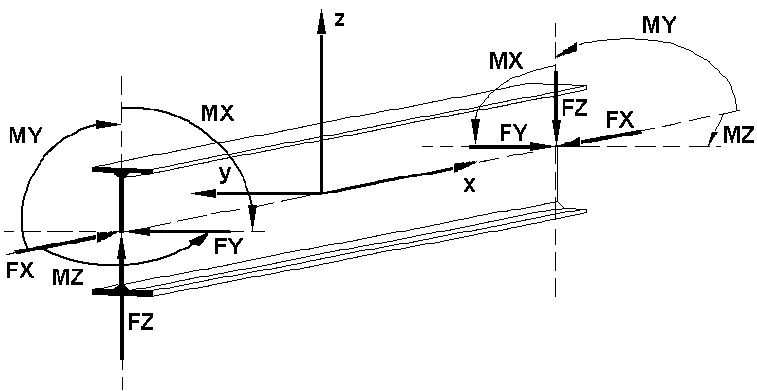

Sign convention — konwencja znakowania (dodatnie kierunki sił i momentów)
