Opcja służy do określenia parametrów prętów wielogałęziowych.

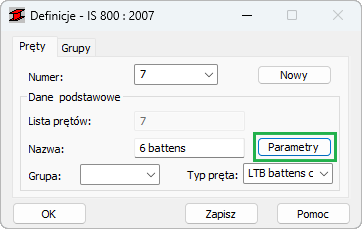

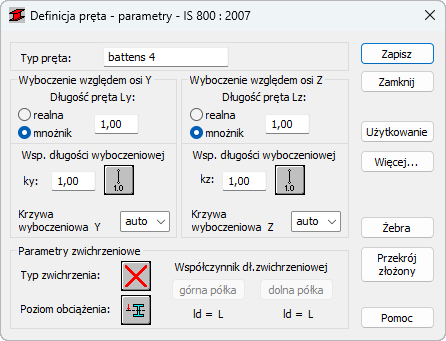

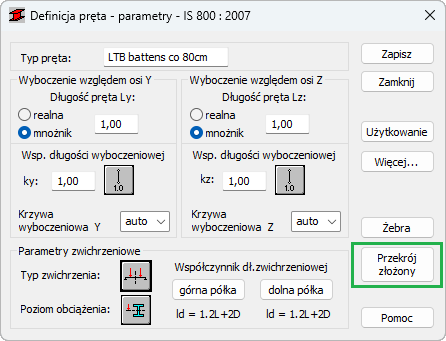

- Kliknij przycisk Parametry w oknie dialogowym Definicje, a następnie przycisk Przekrój złożony w oknie dialogowym Definicja pręta — parametry.

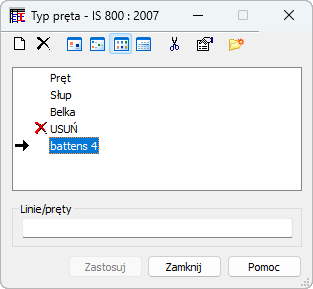

- Ewentualnie użyj okna dialogowego Typ pręta, w którym można zdefiniować typ pręta „użytkownika”.

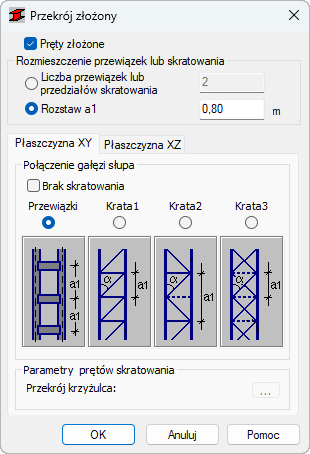

Aby przeprowadzić obliczenia prętów według wytycznych dla prętów złożonych zgodnie z punktem 7.6 dotyczącym słupów skratowanych lub 7.7 dotyczącym słupów przewiązkowych normy IS800, należy zaznaczyć opcję Przekroje złożone w oknie dialogowym Przekrój złożony (i upewnić się, że nie jest zaznaczone pole wyboru „Brak skratowania”).
W ramce Rozmieszczenie przewiązek lub skratowania zdefiniowany może zostać sposób rozmieszczenia elementów łączących poszczególne gałęzie słupa. Można tego dokonać na dwa sposoby:
- Poprzez podanie liczby w ramce Liczba przewiązek lub przedziałów skratowania; program automatycznie rozmieści przewiązki (przedziały skratowania) równomiernie na długości całego pręta;
- Poprzez podanie wartości rozstawu „a1” pomiędzy poszczególnymi elementami łączącymi w polu edycji Rozstaw „a1”; zakłada się, że rozstawy przewiązek lub wysokości wszystkich przedziałów skratowania są równe na długości pręta; jeżeli długość pręta nie stanowi pełnej wielokrotności rozstawów „a1”, to wówczas przewiązki rozmieszczone są równomiernie względem środka pręta: zatem zdefiniowanie rozstawu a1 = 1,0 m na pręcie o długości 3,2 m spowoduje, że program rozmieści równomiernie na długości pręta 4 przewiązki na współrzędnych (0,1 m, 1,1 m, 2,1 m, 3,1 m).
Założono, że odpowiednie płaszczyzny przewiązek (skratowania) są równoległe do lokalnych osi przekroju wielogałęziowego (x — oś podłużna pręta, y — oś pozioma, z — oś pionowa). Na karcie Płaszczyzna XY definiuje się typy przewiązek lub skratowania umieszczonych w płaszczyźnie równoległej do lokalnej osi Y. Analogicznie na karcie Płaszczyzna XZ definiuje się parametry przewiązek lub skratowania umieszczonych w płaszczyźnie równoległej do lokalnej osi Z. Włączenie opcji Brak skratowania powoduje, że w obliczeniach nie jest uwzględniana „wielogałęziowość” i obliczenia przeprowadzane są przy założeniu pełnego zespolenia gałęzi w danej płaszczyźnie.
Wybranie jednego z typów kratowych (Krata1, 2, 3) powoduje, że dostępne stają się opcje pozwalające na definicję prętów skratowania. Zakłada się, że słupki i krzyżulce wykonywane są zwykle z takich samych przekrojów.

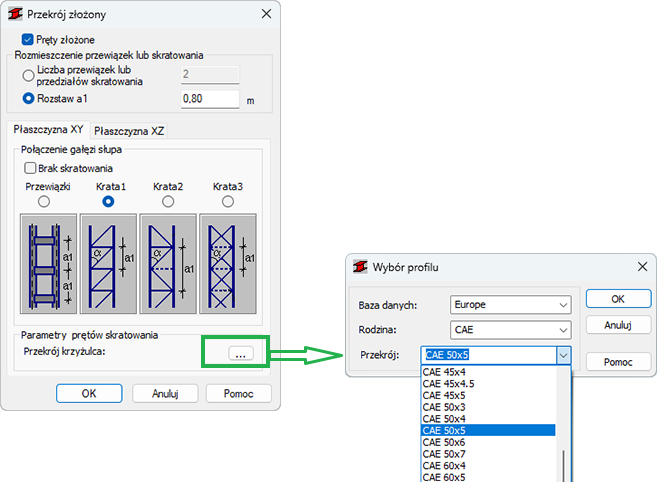

Naciśnięcie przycisku [...] znajdującego się po prawej stronie opcji Przekrój krzyżulca powoduje otwarcie okna dialogowego Wybór przekroju, w którym wybiera się bazę danych, profil oraz wymiar przekroju elementu skratowania. Wybranie przekroju powoduje automatyczne wpisanie jego powierzchni A/An w polu edycji w oknie dialogowym Połączenia gałęzi.
