Geometria

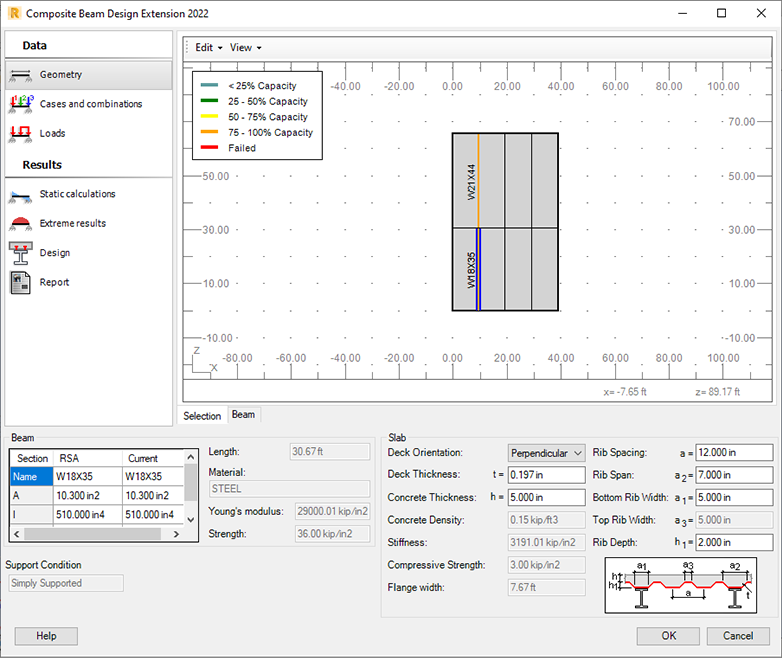

Karta Geometry umożliwia wykonywanie następujących zadań:

Przeglądanie danych geometrii belki z modelu programu Robot

Opcja Deck Orientation pozwala na określenie efektywnej grubości płyty stropowej (zgodnie z normą ANSI/AISC 360-10 I3.2c). Zobacz temat Orientacja płyty stropowej.

• Prostopadły

  Wybierz tę opcję, aby zignorować beton pod górną częścią wzmocnień pomostu w obliczeniach efektywnej grubości płyty stropowej (zgodnie z normą ANSI/AISC 360-10 I3.2c).

• Równoległa

  Wybierz tę opcję, aby uwzględnić beton we wzmocnieniach pomostu w obliczeniach efektywnej grubości płyty stropowej (zgodnie z normą ANSI/AISC 360-10 I3.2c). Opcję Parallel można wybrać, jeśli pomost jest równoległy lub prawie równoległy do belki.

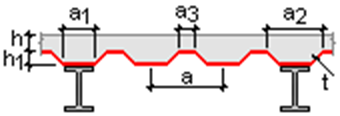

Określanie wymiarów blachy trapezowej

Uwaga: Zmodyfikowanie parametrów blachy trapezowej na karcie Geometry nie powoduje zmodyfikowania tych parametrów w modelu programu Robot.

• Deck Thickness (t)
• Concrete Thickness (h)
• Rib Spacing (a)
• Rib Span (a2)
• Bottom Rib Width (a1)
• Top Rib Width (a3)
• Rib Depth (h1).

W modelu programu Robot użytkownik wybiera jeden z następujących typów płyt ortotropowych:

• Płyta zespolona z blachą trapezową
• Płyta na blasze trapezowej

Rozszerzenie odczytuje te parametry z modelu i automatycznie wypełnia pola. W przypadku płyty na blasze trapezowej wartość grubości pomostu wynosi 0, ponieważ nie jest ona zdefiniowana dla tego typu płyty stropowej. Zobacz temat Dostępne rodzaje geometrii płyty.

W przypadku zdefiniowania w modelu płyty żelbetowej pola z parametrami blachy trapezowej są automatycznie wypełniane zerami. Można określić wartości tych parametrów.

Przeglądanie wykresów ścinania, momentu i przemieszczenia dla belki

Aby uzyskać dostęp do wykresów belki, kliknij kartę Beam pod przeglądarką graficzną.
