Opcja służy do określenia parametrów prętów wielogałęziowych. Okno jest dostępne po naciśnięciu przycisku Przekrój złożony znajdującego się w oknie dialogowym Definicja pręta — parametry.
Włączenie opcji Pręty złożone powoduje, że w programie przeprowadzone zostaną obliczenia pręta z uwzględnieniem zasad podanych dla prętów wielogałęziowych zgodnie z punktem 8.4 normy EN 1993-1-1:2022.
W polach Rozmieszczenie przewiązek lub skratowania zdefiniowany może zostać sposób rozmieszczenia elementów łączących poszczególne gałęzie słupa. Można tego dokonać na dwa sposoby:
- poprzez podanie liczby w polu edycyjnym Liczba przewiązek lub przedziałów skratowania; program automatycznie rozmieści przewiązki (przedziały skratowania) równomiernie na długości całego pręta; UWAGA: podana liczba przewiązek uwzględnia również przewiązki podporowe (skrajne); przykładowo, zdefiniowanie liczby 4 na pręcie o długości 3.0 m spowoduje rozmieszczenie 4 przewiązek na współrzędnych ( 0.0 m, 1.0 m , 2.0 m, 3.0 m)
- poprzez podanie wartości rozstawu l1 pomiędzy poszczególnymi elementami łączącymi w polu edycyjnym Rozstaw l1; zakłada się, że rozstawy przewiązek lub wysokości wszystkich przedziałów skratowania są równe na długości pręta; jeżeli długość pręta nie stanowi pełnej wielokrotności rozstawów l1, to wówczas przewiązki rozmieszczone są równomiernie względem środka pręta: zatem zdefiniowanie rozstawu l1 = 1.0 m na pręcie o długości 3.2 m spowoduje, że program rozmieści równomiernie na długości pręta 4 przewiązki na współrzędnych (0.1 m, 1.1 m , 2.1 m, 3.1 m).

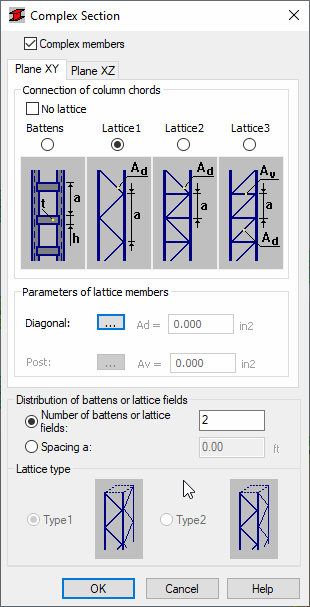

Założono, że odpowiednie płaszczyzny przewiązek (skratowania) są równoległe do lokalnych osi przekroju wielogałęziowego (x — oś podłużna pręta, y — oś pozioma, z — oś pionowa). Na karcie Płaszczyzna XY definiuje się typy przewiązek lub skratowania umieszczonych w płaszczyźnie równoległej do lokalnej osi Y. Analogicznie na karcie Płaszczyzna XZ definiuje się parametry przewiązek lub skratowania umieszczonych w płaszczyźnie równoległej do lokalnej osi Z. Włączenie opcji Brak skratowania powoduje, że w obliczeniach nie jest uwzględniana „wielogałęziowość” i obliczenia przeprowadzane są przy założeniu pełnego zespolenia gałęzi w danej płaszczyźnie.
W przypadku normy Eurocode 3 wybranie opcji Przewiązki powoduje udostępnienie definicji podstawowych wymiarów przewiązek (wysokość, grubość). Wybranie jednego z typów kratowych (Krata1, 2, 3) powoduje, że dostępne stają się opcje pozwalające na definicję prętów skratowania. Zakłada się, że słupki i krzyżulce wykonywane są zwykle z takich samych przekrojów. Dla normy Eurocode 3 w przypadku kraty typu 3 użytkownik ma możliwość definicji różnych przekrojów dla krzyżulców i dla słupków. Naciśnięcie przycisku (…) znajdującego się na prawo opcji Przekrój krzyżulca (lub opcji Krzyżulec / Słupek w przypadku normy Eurocode 3) powoduje otwarcie okna dialogowego Wybór przekroju, w którym zdefiniowana może zostać nazwa elementu kratowego. Wybranie przekroju powoduje automatyczne wpisanie jego pola powierzchni do pola edycyjnego Ad (Av).
