Uwaga: Za pomocą tego rozszerzenia nie można definiować nowych przypadków i kombinacji obciążeń.
Karta Cases and Combinations umożliwia wykonywanie następujących zadań:
Przeglądanie przypadków obciążeń przypisanych do natur obciążeń według normy ANSI/AISC 360-10

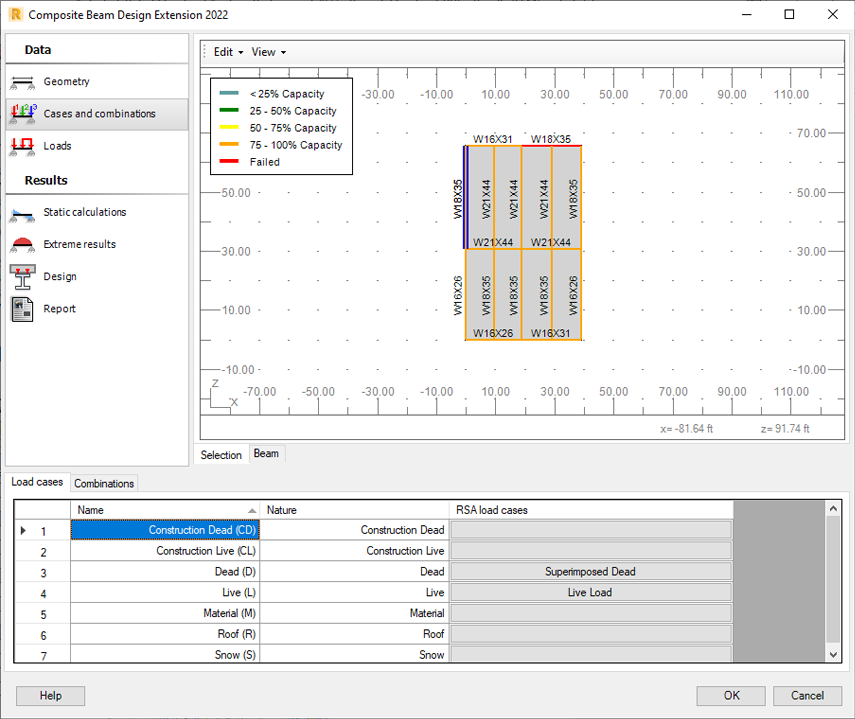

Na karcie Load Cases rozszerzenie automatycznie przypisuje przypadki proste obciążeń z modelu do natur obciążeń określonych w normie ANSI/AISC 360-10. Jeśli natura obciążenia nie jest jasna, rozszerzenie może nie być w stanie przypisać do niej przypadku obciążenia. W takich sytuacjach można ręcznie przypisać przypadki obciążeń do natury obciążenia.
- Na karcie Load Cases kliknij komórkę w kolumnie RSA load cases.
- W oknie dialogowym Load Cases wybierz dostępne przypadki.
To okno dialogowe zawiera proste przypadki obciążeń zaimportowane z programu Robot. Można wybrać dowolną liczbę przypadków obciążeń, które nie zostały jeszcze przypisane.
- Kliknij przycisk OK.
Przeglądanie definicji kombinacji obciążeń
Na karcie Combinations rozszerzenie generuje kombinacje obciążeń na podstawie prostych przypadków obciążeń z modelu programu Robot zgodnie z własnymi regułami definiowania kombinacji. Przypadki obciążeń przypisane przez użytkownika do poszczególnych natur obciążeń wpływają na definicje kombinacji obciążeń i wartości ekstremalne sił wewnętrznych. Natury obciążeń bez przypisanych przypadków nie są uwzględniane podczas generowania kombinacji normowych.
Uwaga: Współczynników kombinacji obciążeń nie można modyfikować.
