Definicja parametrów typu pręta (EC3:2022)

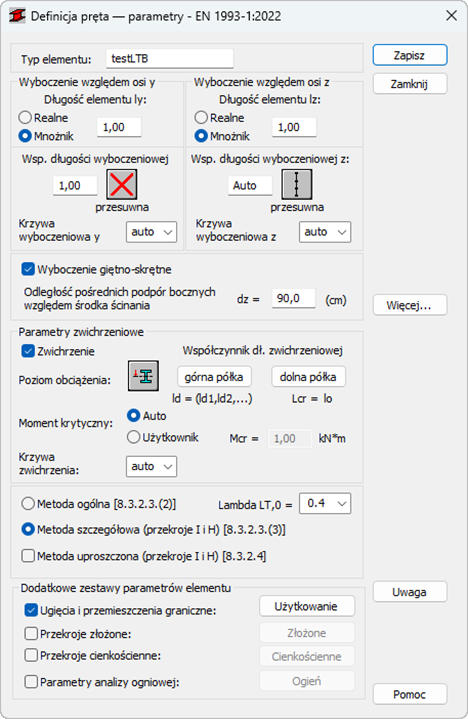

Użyj tego okna dialogowego, aby ustawić parametry dla elementów stalowych zgodnie z normą Eurocode 3 (EC3).

Dostęp

To okno dialogowe jest używane z następującymi normami projektowymi:
  • EN 1993-1:2022

Elementy okna dialogowego

Typ pręta
Określ nazwę typu pręta.
Wyboczenie (oś Y) lub (oś Z)
Określ długość pręta dla odpowiedniej płaszczyzny.
Istnieją dwa sposoby podania tej długości:
  • Wybierz opcję Realna i określ rzeczywistą długość pręta.

    Wprowadź wartość 1,0, aby zapewnić, że jako długość każdego pręta określonego z użyciem danej kategorii zostanie zastosowana wartość Ly.

  • Wybierz opcję Współczynnik i określ współczynnik, przez który rzeczywista długość pręta zostanie pomnożona w celu uzyskania wymaganej wartości. Np. wpisanie wartości 0,25 oznacza, że odpowiednia długość jest równa 1/4 długości rzeczywistej. Do jednoczesnej definicji kilku prętów, których długości rzeczywiste różnią się między sobą, a np. dodatkowe podparcia są rozmieszczone jednakowo, drugi sposób jest bardzo wygodny. Jeśli ustawione parametry mają być zachowane jako kategoria, takie wprowadzanie długości jest konieczne.
Współczynnik długości wyboczeniowej
Określ współczynniki długości wyboczeniowej prętów w obydwu kierunkach.

Rzeczywista długość pręta (lub suma długości prętów składowych) jest wprowadzana automatycznie.

Współczynnik długości wyboczeniowej zależy od warunków podparcia końcowych węzłów pręta w płaszczyźnie wyboczenia.

Kliknij ikonę odpowiadającą wybranemu typowi zwichrzenia, aby otworzyć okno dialogowe Schematy wyboczeniowe, w którym można zdefiniować długość wyboczeniową pręta. Po wybraniu schematu wyboczenia odpowiednia wartość współczynnika jest automatycznie aktualizowana.

Uwzględnienie wyboczenia podczas obliczeń następuje zawsze, gdy w pręcie pojawia się siła ściskająca, nawet jeśli jest ona niewielka w stosunku do innych sił wewnętrznych. Program samodzielnie nie wykonuje oddzielnej analizy, która określiłaby, czy efekty wyboczenia zostać być pominięte, czy też nie.

Wybierz Buckling w oknie dialogowym Schematy wyboczeniowe, aby wykluczyć efekty wyboczenia z obliczeń.

Wyboczenie giętno-skrętne
Wybierz tę opcję, aby wykonać dodatkową kontrolę pod kątem wyboczenia giętno-skrętnego.
Odległość pośrednich podpór bocznych względem środka ścinania
Odległość ta jest podawana w celu dokładnego obliczenia parametrów wyboczenia giętno-skrętnego prętów o przekrojach symetrycznych I i H zgodnie z punktem 8.3.1.4. (6)
Parametry zwichrzeniowe
Dostępne są opcje używane podczas weryfikacji zwichrzenia pręta: typ zwichrzenia, poziom obciążenia, moment krytyczny i współczynnik długości zwichrzeniowej.
Zwichrzenie
Wybierz tę opcję, aby uwzględnić zwichrzenia podczas obliczeń.

Naciśnij odpowiednią ikonę, aby otworzyć okno dialogowe umożliwiające definicję odpowiednich parametrów.

Poziom obciążenia
Określa warunki zwichrzeniowe.

Określ poziom, na którym przyłożone jest obciążenie, przez określenie rzędnej wysokości przyłożenia obciążenia w układzie osi przekroju pręta.

Uwaga: Zakładając, że zwichrzenie występuje przy obciążeniu pręta w płaszczyźnie XZ, wprowadzamy tylko jedną współrzędną. Jest to wartość względna z przedziału <-1.0,1.0>.
Współczynnik długości zwichrzeniowej
Określ odpowiednie odległości przekrojów pręta zabezpieczonych przed zwichrzeniem.

Dwie długości zwichrzeniowe mogą być ustalone oddzielnie: półka górna lub półka dolna. Dla naprężenia ściskającego w górnej lub dolnej półce mogą wystąpić różne przypadki obciążeń. Dlatego podana jest wartość współczynnika, przez który należy pomnożyć podstawową długość pręta, aby otrzymać długość zwichrzeniową. Jako bazowa długość brana jest długość Iz. Wartość współczynnika można wpisać bezpośrednio lub można wybrać ikonę z typowym przypadkiem zamocowań, dla którego współczynnik zostanie dobrany automatycznie.

Jeśli chcesz zastosować obciążenie w punkcie charakterystycznym przekroju takie jak dla górnego lub dolnego kołnierza, kliknij opcję Górny kołnierz lub Dolny kołnierz, a następnie wybierz odpowiedni współczynnik, aby automatycznie zaktualizować wartości współrzędnych.

Moment krytyczny
Wybierz, aby obliczyć moduł momentu krytycznego dla zwichrzenia automatycznie lub ręcznie.

Jeśli wybrano opcję Użytkownika, należy podać wartość konkretnego momentu krytycznego Mcr.

Krzywa zwichrzenia
Wybierz typ krzywej z listy (a, b, c lub d) lub pozwól programowi wybrać typ automatycznie.

Domyślnie program Robot korzysta z typu przekroju i wymiarów oraz metody zwichrzenia (zgodnie z tabelami 8.4 i 8.5 normy), aby wybrać krzywe automatycznie.

Metoda obliczeń zwichrzeniowych
Wybierz jedną z poniższych metod obliczenia zwichrzenia:
  • Metoda ogólna (patrz punkt 8.3.2.3.(2) normy Eurocode 2022)
  • Metoda szczegółowa (przekroje I i H) (patrz punkt 8.3.2.3.(3) normy Eurocode 2022)
  • Metoda uproszczona (przekroje I i H) (patrz punkt 8.3.2.4 normy Eurocode 2022)
Uwaga: Symbole są objaśnione w oknie dialogowym Wyniki (karta Wyniki szczegółowe). Okno dialogowe zawiera definicje wszystkich parametrów przyjętych w obliczeniach prętów stalowych oraz wyniki uzyskiwane po wykonaniu obliczeń.

Kliknij przycisk Więcej, aby pojawiło się dodatkowe okno definicji pozostałych parametrów typów prętów opisanych w normie, takich jak: typ obciążenia, parametry przekroju itp.

Dodatkowe zestawy parametrów pręta
W razie konieczności wybierz dodatkowy zestaw parametrów pręta.
  • Graniczne ugięcia i przemieszczenia: wybierz tę opcję, a następnie kliknij opcję Użytkowanie, aby otworzyć dodatkowe okno dialogowe Użytkowanie. Mogą zostać zdefiniowane parametry typu pręta (przemieszczenia graniczne, ugięcie wstępne)
  • Przekroje złożone: wybierz tę opcję, a następnie kliknij przycisk Złożone, aby otworzyć dodatkowe okno dialogowe Przekrój złożony (Eurocode3). Można zdefiniować parametry prętów złożonych
  • Przekroje cienkościenne: wybierz tę opcję, a następnie kliknij przycisk Cienkościenny, aby otworzyć okno dialogowe Przekrój cienkościenny. To okno dialogowe zawiera definicje parametrów pręta typu cienkościennego używanego podczas wymiarowania i weryfikacji prętów stalowych przekrojów cienkościennych, zgodnie z wytycznymi normy EC3 EN 1993-1-3
  • Parametry analizy ogniowej: wybierz tę opcję, a następnie kliknij przycisk Ogień, aby otworzyć dodatkowe okno dialogowe Ogień, w którym zdefiniowane są parametry odporności ogniowej elementu.

Naciśnij opcję Zapisz, aby dodać typ pręta o zdefiniowanej nazwie i określonych parametrach do listy wcześniej zdefiniowanych typów pręta stalowego.
