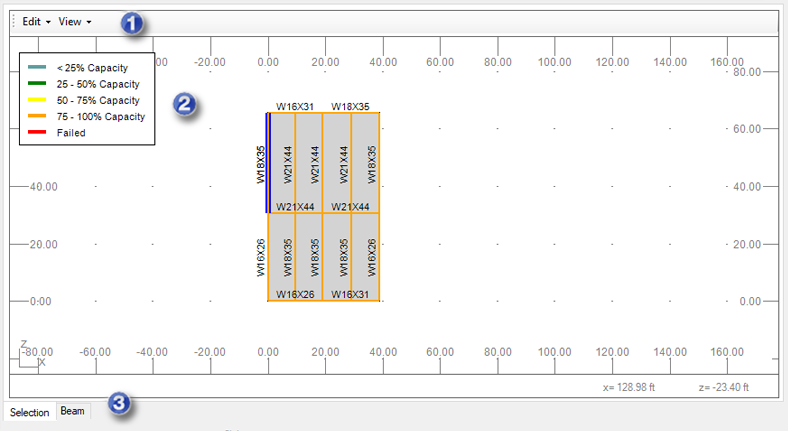

Przeglądarka graficzna

Przeglądarka graficzna służy do wyświetlania analizowanej konstrukcji, belki, wykresu lub notki obliczeniowej, w zależności od wybranej karty i ustawień.

Przeglądarka graficzna jest dostępna na każdej karcie okna rozszerzenia Composite Beam Design Extension.

1. Menu

Edytuj

• Composite settings. Te opcje obejmują ustawienia domyślne projektowania, materiałów belek i płyt stropowych, sworzni, ugięć i ugięć wstępnych. Te wartości można dostosować.

Uwaga: Na karcie Static Calculations w menu Edit znajdują się również następujące opcje:
• Characteristic point. Ta opcja służy do wybierania punktów charakterystycznych na belce wybranej w przeglądarce graficznej i wyświetlania wyników dla tych punktów.
• Usuń. Ta opcja służy do usuwania wybranego punktu charakterystycznego bezpośrednio w przeglądarce.

Widok

• Settings. Ta opcja otwiera okno dialogowe ustawień widoku, w którym można wybrać elementy do wyświetlenia w przeglądarce graficznej.
• Zoom All. Powiększa widok całego modelu.
• Zoom In Rectangle. Powiększa wybrany obszar.
• Skala. Skaluje obiekty w widoku konstrukcji.

Plik

Aby uzyskać dostęp do menu File, wybierz kartę Report, a następnie w przeglądarce graficznej wybierz kartę Report.

• Export to Microsoft Word. Wysyła notkę obliczeniową do dokumentu programu Microsoft Word®.
• Export to Microsoft Excel. Wysyła notkę obliczeniową do dokumentu programu Microsoft Excel®.
• Save As. Zapisuje notkę obliczeniową w pliku MHT lub HTML.
• Print. Drukuje notkę obliczeniową.

2. Legenda współczynnika

W tym obszarze są prezentowane zakresy wartości procentowych współczynników i odpowiadające im kolory. W przeglądarce graficznej belki są oznaczone kolorami. Każdy kolor reprezentuje zakres wartości procentowych, w którym jest uwzględniony współczynnik belki.

3. Karty

• Selection. Ta opcja jest dostępna na wszystkich kartach w aplikacji. Wyświetla analizowaną konstrukcję.
• Beam. Wyświetla wybraną belkę w przeglądarce graficznej oraz wykresy ścinania, momentu i przemieszczenia.
• Displacement, Moment i Shear.

  Aby uzyskać dostęp do tych 3 kart, kliknij kartę Static calculations, a następnie wybierz wyniki do wyświetlenia: Displacement, M — moment, and V — shear force.

• Report. Wyświetla notkę obliczeniową z wynikami projektowania.

  Aby uzyskać dostęp do notki obliczeniowej, kliknij kartę Report, a następnie wybierz opcję Report w dolnej części przeglądarki graficznej.

Ustawienia widoku

Aby uzyskać dostęp do ustawień widoku, wybierz kolejno opcje Widok Ustawienia.

Można wybrać następujące obiekty do wyświetlenia w przeglądarce graficznej:

• Numery węzłów
• Przekrój
• Podpory
• Wyniki
• Kształtowniki.

Wybierz opcję Dopasuj do widoku, aby dopasować wielkość wykresów w trakcie powiększania lub pomniejszania modelu.

Opcja Dopasuj do widoku jest wyłączona

Opcja Dopasuj do widoku jest włączona
