Dowiedz się więcej na temat kart, przeglądarki graficznej i tabel zawierających parametry i wyniki.

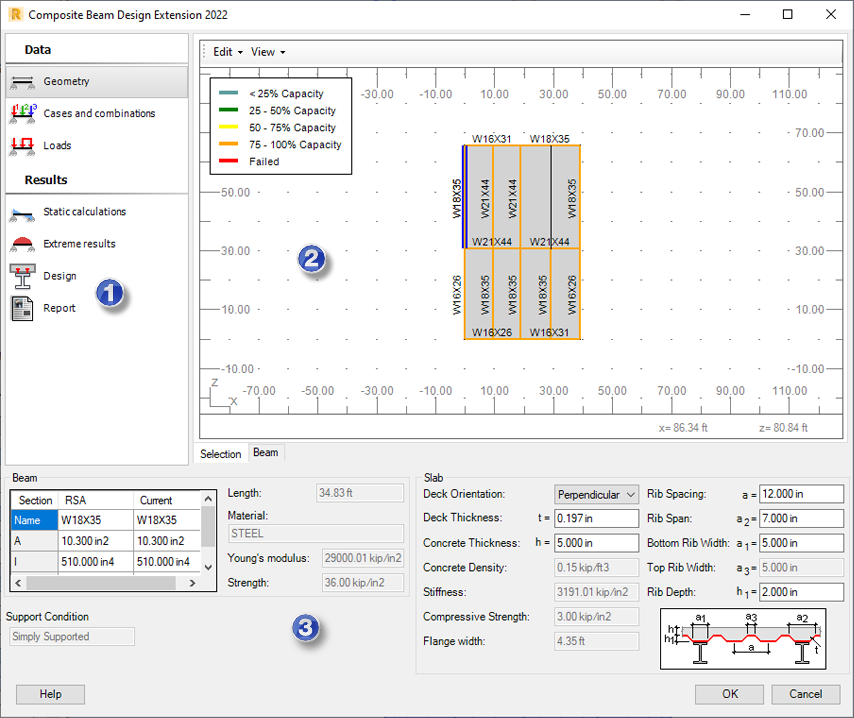

Rozszerzenie Composite Beam Design Extension zawiera następujące elementy:
- 1. Karty
- Są one podzielone na dwie grupy:
Dane
- Geometria
- Cases and combinations
- Obciążenia. Ta karta jest dostępna, jeśli do obliczania sił wewnętrznych wybrano metodę Internal Engine.
W tym miejscu można przeglądać dane i określać ustawienia geometrii modelu, obciążeń i kombinacji obciążeń.
Wyniki
- Static Calculations
- Extreme results
- Projekt
- Raport
W tym miejscu można przejrzeć wyniki obliczeń statycznych z modelu programu Robot, uruchomić projektowanie i wyświetlić notkę obliczeniową.
- 2. Przeglądarka graficzna
- W tym miejscu wyświetlana jest analizowana konstrukcja, pojedyncza belka lub wykresy wyników, w zależności od wybranej karty i ustawień.
- 3. Tabele z parametrami i wynikami
- Zawartość tabel zależy od karty. Tabele pozwalają na przeglądanie i dopasowywanie parametrów oraz wyników dla belki wybranej w przeglądarce graficznej. W tym miejscu można również wybrać wyniki do wyświetlenia na wykresach lub określić ustawienia raportu.
