Program Revit tworzy domyślnie połączenie tam, gdzie przecinają się 2 ściany. W razie konieczności można jednak nie zezwolić na utworzenie połączeń w odniesieniu do wybranej ściany.
Na przykład, aby utrzymać między ścianami niewielkie przestrzenie dylatacyjne, można nie zezwolić na połączenia w przypadku jednego z przyległych końców ściany.
2 poziome ściany z przestrzenią rozszerzalności 3/8 cala pomiędzy nimi
Blokowanie możliwości łączenia jest przydatne między innymi podczas rozwiązywania złożonych połączeń. Jeśli na przykład dodanie ściany do połączenia złożonego da niezadowalające wyniki, można zablokować łączenie dodawanej ściany i użyć narzędzia Dołącz geometrię, aby wyczyścić połączenie między tą a pozostałymi ścianami.
Automatyczne czyszczenie połączeń ścian

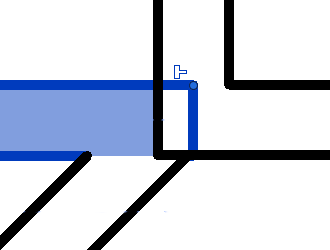

Wybrana ściana bez zezwolenia na połączenie
Wyczyszczona ściana po użyciu polecenia Dołącz geometrię
Niezezwalanie na połączenia końca ściany
- Wybierz ścianę.
-
Kliknij przycisk
(Nie zezwalaj na połączenie)
Koniec ściany nie może się teraz łączyć z inną ścianą.
Aby ponownie zezwolić na połączenia, kliknij przycisk
(Zezwól na połączenie) w pobliżu końca ściany.
