Automatyczne łączenie i blokowanie ścian

Nowo utworzona ściana architektoniczna może zostać automatycznie dołączona do ściany przylegającej lub połączona ze ścianą przylegającą i tak zablokowana.

Na karcie Zmień | Umieść ścianę w panelu Umieszczenie kliknij opcję (Połącz automatycznie), aby dołączyć tylko nową ścianę do przylegającej, lub opcję (Połącz i zablokuj automatycznie), aby połączyć ściany i spowodować, że będą przesuwane razem.

Uwaga: Aby ściany zostały połączone z przyległą ścianą, powierzchnia boczna nowo utworzonej ściany musi zachodzić na powierzchnię boczną lub końcową istniejącej ściany.

W obu przypadkach wszystkie wstawione elementy będą przechodziły przez obie ściany.

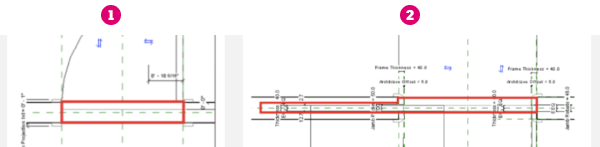

Uwaga: Drzwi lub okna ze wycięciami złożonymi nie będą przecinać obu wyrównanych i zablokowanych ścian — tylko wycięcia proste mogą je przecinać.

1. wycięcie proste.
2. wycięcie złożone.

Opcje Połącz automatycznie oraz Połącz i zablokuj automatycznie są dostępne tylko podczas umieszczania ścian przy użyciu narzędzia Ściana architektoniczna. Nie są one dostępne w przypadku tworzenia ścian konstrukcyjnych ani ścian powierzchniowych.

Za pomocą tej funkcji nie można automatycznie łączyć ani blokować do istniejących ścian nowo utworzonych ścian złożonych i ścian kurtynowych. Jeśli podczas tworzenia ściany architektonicznej wybrano opcję Wskaż powierzchnie w galerii rysowania, narzędzie Połącz i zablokuj automatycznie zostanie automatycznie wyłączone. Istniejące ściany przyległe w poprzednich wersjach programu Revit nie zostaną automatycznie połączone w przypadku uaktualniania do nowej wersji.

Nowo utworzona ściana pochyła nie może zostać wyrównana z istniejącą ścianą pochyłą ani zwężoną, dlatego opcja (Połącz i zablokuj automatycznie) nie działa w przypadku takiej ściany. Zamiast tego można wtedy użyć opcji (Połącz automatycznie).
