Pozycjonowanie widoku na arkuszu jest przydatne, gdy istnieje wiele podobnych widoków orientacji rzutu, które mają być wyrównane i skoordynowane między arkuszami. Można też utworzyć typowe układy, takie jak przekroje ścian budynku, które mają być umieszczone z tym samym odsunięciem dla wielu arkuszy.
Używanie zapisanych położeń widoków
Po wybraniu dowolnego umieszczonego widoku użyj karty Zmień | Rzutnie
poleceń panelu Pozycjonowanie i widok umożliwiających zapisywanie i edycję położeń na arkuszu oraz zarządzanie nimi.
Zapisz położenie
Aby zapisać położenie widoku na arkuszu, kliknij kolejno kartę Zmień | Rzutnie panel Pozycjonowanie i widok Zapisz położenie lub użyj menu prawego przycisku myszy.
Zapisane położenie można przypisać do dowolnej liczby widoków, aby zapewnić ich koordynację między arkuszami:
- Przypisanie zapisanego położenia do widoku może nastąpić przed umieszczeniem go na arkuszu lub po nim.
- Jeśli zapisane położenie zostanie przypisane przed umieszczeniem, po umieszczeniu tego widoku na arkuszu zostanie on pozycjonowany automatycznie.

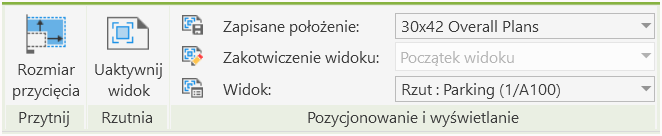

Aby wyrównać widoki na arkuszach po przypisaniu do zapisanego położenia, w panelu Pozycjonowanie i widok użyj ustawień Zakotwiczenie widoku:
Początek widoku:
- Przypina i utrzymuje położenia widoków na arkuszach względem początku widoku.
- Zakres przycięcia, jeśli jest włączony i obsługiwany w widoku, nie jest uwzględniany przy wyrównywaniu. Ta metoda jest przydatna, gdy trzeba wyrównać widoki orientacji rzutu między arkuszami.
- Początek widoku jest opcją domyślną dla wszystkich widoków.
Opcje Środek, Góra lewo, Góra prawo, Dół prawo, Dół lewo:
- Przypina i utrzymuje położenia widoków na arkuszach względem określonej kotwicy widoku.
- Umieszczenie arkusza jest automatycznie korygowane w oparciu o zakotwiczenie widoku, jeśli zmienia się obwiednia przycięcia. Ta metoda jest przydatna, gdy widoki mają być zawsze umieszczone w określonym położeniu na arkuszu, na przykład w pobliżu narożnika tabelki rysunkowej.
- Te opcje zakotwiczenia widoku są dostępne dla każdego widoku, który obsługuje i ma włączony zakres przycięcia. Zakres przycięcia opisu jest ignorowany podczas obliczania pozycjonowania.
Edycja pozycji
Aby zmienić zapisane położenie, kliknij polecenie Edytuj położenie w panelu Pozycjonowanie i widok lub użyj menu kontekstowego. Spowoduje to przejście do trybu edycji, w którym można zmienić położenie umieszczonego widoku, a jeśli zachodzi taka potrzeba, także określoną opcję zakotwiczenia widoku. Po zakończeniu kliknij przycisk Zakończ, aby zapisać zmiany, lub przycisk Anuluj, aby wyjść z trybu edycji bez zapisywania zmian.
Po zakończeniu wszystkie inne umieszczone widoki przypisane do tego samego zapisanego położenia będą skoordynowane.
Integracja zamieniania widoku na arkuszu
Istniejąca funkcja Zamień widok na arkuszu została zintegrowana z tymi procesami roboczymi w następujący sposób:
- Starszy parametr Pozycjonowanie rzutni został scalony z nowym parametrem Zakotwiczenie widoku.
- Zakotwiczenie widoku = początek widoku jest opcją domyślną dla wszystkich widoków.
- Widoki z obsługiwanym i włączonym zakresem przycięcia mogą używać ustawienia Zakotwiczenie widoku = Środek oraz tego samego ustawienia z dodatkowymi nowymi opcjami zakotwiczenia: Góra lewo, Góra prawo, Dół prawo oraz Dół lewo.
Program Revit obsługuje zamienianie na widoki przypisane do zapisanego położenia.
- Zostanie wyświetlony monit o wyłączenie położenia.
- W dowolnym momencie można łatwo cofnąć przypisanie zapisanego położenia lub przypisać je ponownie.
Zarządzanie położeniami
Kliknij opcję Zarządzaj położeniami w panelu Położenie i widok, aby otworzyć okno dialogowe zarządzania położeniami, w którym są wyświetlane wszystkie zapisane położenia w bieżącym modelu. Można go użyć do zmiany nazw i usunięcia zapisanych położeń.
Transfer standardów projektu

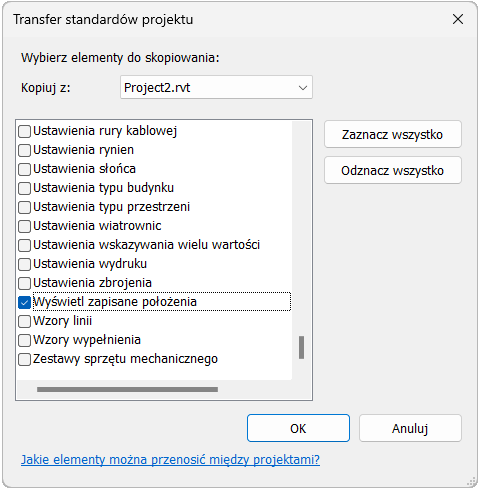

Zapisane położenia można przenosić między modelami za pomocą polecenia Transfer standardów projektu Wyświetl zapisane położenia.
Spowoduje to przeniesienie wszystkich zapisanych położeń do określonego modelu. Program Revit sprawdzi zgodność nazw zapisanych położeń oraz wartości zdefiniowane w poszczególnych położeniach i w razie potrzeby wyświetli monit o nadpisanie.
Resetowanie położeń tabelki rysunkowej

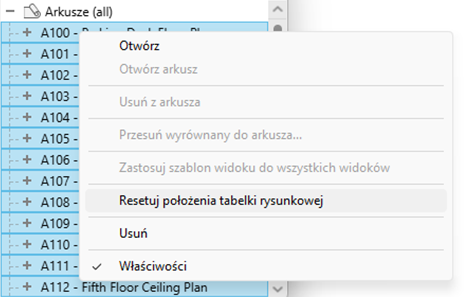

Użyj polecenia Resetuj położenia tabelki rysunkowej, aby przenieść wystąpienia umieszczonych tabelek rysunkowych na arkuszach z powrotem do domyślnego początku.
To polecenie jest dostępne, gdy z Przeglądarki projektu wybrano wiele wystąpień tabelki rysunkowej lub wiele arkuszy.
Zachowanie w przypadku widoków, które mogą być wyświetlane na wielu arkuszach:
-
Widoki Legenda i Graficzne zestawienie słupów, które mogą być wyświetlane na wielu arkuszach, obsługują przypisanie zapisanego położenia.
- Po przypisaniu zapisanego położenia do dowolnego umieszczonego wystąpienia tego typu widoku wszystkie umieszczone wystąpienia zostaną skoordynowane z tym samym położeniem na arkuszu.
- Przypisanie zapisanego położenia można usunąć w dowolnym momencie, co spowoduje usunięcie przypisania go ze wszystkich umieszczonych wystąpień widoku. Następnie można swobodnie przesuwać ten element na arkuszu.
- W dowolnym momencie można cofnąć przypisanie zapisanego położenia lub przypisać je ponownie.
Zachowanie tytułu widoku dla przypisanych widoków zapisanego położenia:
W przypadku widoków przypisanych do zapisanego położenia dostępne są dwie opcje dotyczące sposobu automatycznej aktualizacji tytułów widoków w przypadku zmiany położenia widoku. Istniejący parametr typu rzutni Zachowaj pozycję tytułu określa to zachowanie:
- Parametr Zachowaj pozycję tytułu jest wyłączony. Tytuły widoków są przesuwane wraz ze zmianą położenia widoku. To zachowanie jest identyczne z ręcznym przesuwaniem położenia widoku na arkuszu.
- Parametr Zachowaj pozycję tytułu jest włączony. Tytuły widoków nie będą przesuwane wraz ze zmianą położenia widoku. Położenie i rozmiar linii pomocniczej zostają zachowane. Takie zachowanie jest przydatne, gdy tytuły widoków znajdują się w określonym położeniu na arkuszu i nie powinny być automatycznie przenoszone.
Niezależnie od ustawienia tego parametru tytuły widoków zawsze można dopasować ręcznie.
