Dodawanie wymiaru wyrównanego

Wymiary wyrównane można umieścić między co najmniej dwoma prostopadłymi odniesieniami lub co najmniej dwoma punktami np. końcami ściany.

1. Kliknij kolejno kartę Opispanel Wymiar (Wyrównany).
   Dostępne opcje to:

   • Linie środkowe ścian
   • Lica ścian
   • Oś warstwy nośnej
   • Lica warstwy nośnej

   Jeśli na przykład wybrane zostaną osie ściany, po umieszczeniu wskaźnika myszy na ścianie zostanie on najpierw przyciągnięty do osi ściany.
2. Na karcie kontekstowej wstążki w polu Wskaż wybierz opcję Odniesienia indywidualne.

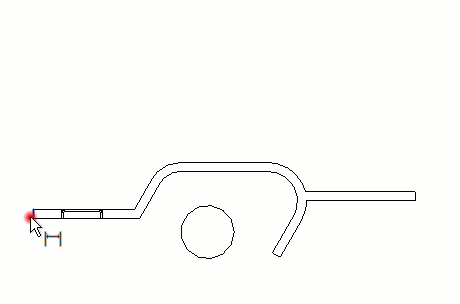

3. Umieść kursor w punkcie odniesienia na elemencie, takim jak ściana.

   Punkt odniesienia jest podświetlony, jeśli możesz umieścić tam wymiar.

   Wskazówka: Można kolejno przełączyć między poszczególnymi punktami odniesienia ścian, naciskając klawisz Tab. Niebieska kropka odniesienia jest wyświetlana w miejscu przecięcia geometrii. W każdym miejscu przecięcia warstw ścian wewnętrznych wyświetlone zostanie szare kwadratowe odniesienie.
4. Kliknij, aby określić odniesienie.
5. Umieść kursor w żądanym położeniu następnego punktu odniesienia, a następnie kliknij.

   W miarę poruszania wskaźnikiem myszy pojawia się linia wymiarowa. Możesz kontynuować zaznaczanie różnych punktów odniesienia, jeśli chcesz.

6. Jeśli osiągnąłeś ostatni punkt odniesienia, odsuń kursor od ostatniego komponentu, a następnie kliknij.

   Wyświetlony zostanie stały wyrównany wymiar.
