Tworzenie odwołania odniesienia

Można wstawić odwołanie odniesienia w istniejącym widoku lub utworzyć nowy widok kreślarski.

Nagranie wideo: Tworzenie widoków modelu

1. Otwórz widok, w którym chcesz dodać odwołanie do widoku kreślarskiego.
2. Kliknij kolejno kartę Widokpanel Utwórz (Odwołanie).
3. W panelu Odniesienie wybierz opcję Odnieś do innego widoku.
4. Wybierz nazwę widoku odniesienia z listy rozwijanej. (Aby szybko znaleźć widok odniesienia w wypadku długiej listy nazw, może być przydatne wprowadzenie słów kluczowych w polu wyszukiwania).

   Jeśli widoki odniesienia nie istnieją, wybierz opcję <Nowy widok kreślarski>, aby utworzyć nowy widok kreślarski. Odwołanie do odniesienia będzie wówczas wskazywało nowy widok kreślarski.

   Uwaga: Jeśli na liście Odnieś do innego widoku jest uwzględniony widok na arkuszu, obok nazwy widoku zostaną wyświetlone numer szczegółu i numer arkusza.

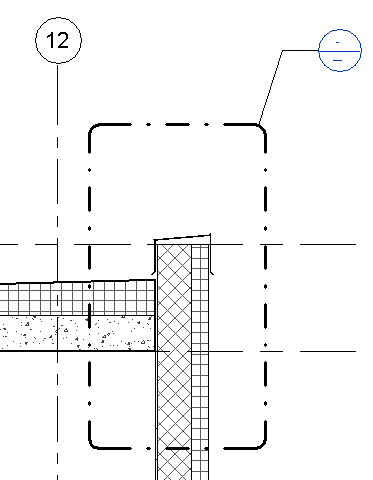

5. Aby zdefiniować obszar odwołania, przeciągnij wskaźnik od lewego górnego do prawego dolnego narożnika, tworząc znacznik odwołania pokazany za pomocą linii przerywanej obejmującej lewy górny róg siatki.

6. Aby zobaczyć widok odwołania, kliknij dwukrotnie symbol odwołania .

   Widok odwołania zostanie wyświetlony w obszarze rysunku.

   Jeśli utworzono nowy widok kreślarski dla odwołania do odniesienia, widok ten zostanie wyświetlony w Przeglądarce projektu w opcji Widoki (wszystkie)Widoki kreślarskie. Utwórz żądany widok kreślarski.

Uwaga: Aby zmienić widok, do którego istnieje odniesienie w odwołaniu, wybierz odwołanie i na pasku opcji z listy rozwijanej wybierz nazwę widoku odniesienia.

Wskazówki dotyczące widoków odniesienia

• Aby zmienić widok, do którego istnieje odniesienie w oznaczeniu widoku, należy wybrać oznaczenie widoku odniesienia i w panelu Odniesienie wybrać nazwę widoku odniesienia z listy rozwijanej.
• Nie ma związku parametrycznego pomiędzy widokiem odniesienia a widokiem, do którego się odnosi. Na przykład zmiana rozmiaru płaszczyzn przycięcia przekroju odniesienia nie wpływa na zakres przycięcia widoku, do którego się odnosi.
• Jeśli klikniesz dwukrotnie oznaczenie widoku odniesienia, otworzy się widok, którego dotyczy odniesienia.
• Oznaczenie widoku odniesienia zawiera etykietę. Aby zmienić tekst etykiety, na palecie Właściwości edytuj parametr Etykieta odniesienia. Parametr typu widoku Domyślna etykieta odniesienia ustawia etykietę domyślną podczas umieszczania widoku odniesienia.
• Wszystkie odniesienia widoków umieszczane w widoku kreślarskim muszą być widokami odniesienia. Nie tworzą one nowych widoków. Opcja Odnieś do innego widoku jest zaznaczona na stałe i nie może być wyłączona.
