Po wybraniu opcji Okablowanie w lewym panelu okna dialogowego Ustawienia elektryczne w prawym panelu jest wyświetlana tabela okablowania.
Ustawienia w tabeli przewodów określają, w jaki sposób przewody są wyświetlane w rzutach systemu elektrycznego w projekcie.

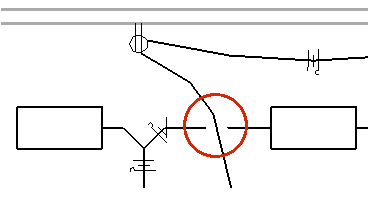

- Odstęp skrzyżowania okablowania — określa odstęp używany przy wyświetlaniu niepołączonych przewodów, które się krzyżują, jak pokazano na rysunku.
- Znaczniki przewodów — określa styl znacznika wyświetlanego obok przewodu fazowego, przewodu ochronnego i przewodu zerowego.
Program Revit udostępnia cztery style znaczników, jak pokazano poniżej:
Krótki znacznik przewodu
Znacznik przewodu w kształcie kółka
Znacznik przewodu w kształcie haka
Długi znacznik przewodu
- Kliknij kartę Wstaw
panel Wczytaj z biblioteki
(Wczytaj rodzinę).
- W oknie dialogowym Otwórz przejdź do opcji Opisy ElektryczneZnaczniki.
- Wybierz jeden lub więcej plików z rodzinami znaczników, a następnie kliknij przycisk Otwórz.
Aby wczytać rodzinę znaczników
Do każdego przewodu można przypisać inny styl.
Kliknij w kolumnie Wartość, kliknij przycisk
i wybierz styl znacznika.
Można użyć Edytora rodzin, aby dostosować istniejący znacznik lub utworzyć dodatkowe znaczniki.
- Kliknij kartę Wstaw
- Linia skośna w poprzek znaczników — umożliwia wyświetlanie znacznika przewodu ochronnego jako skośnej linii przecinającej znaczniki innych przewodów, jak pokazano na rysunku.
Kliknij kolumnę Wartość, przycisk
, a następnie wybierz opcję Tak, aby zastosować tę funkcję do znaczników. Jeżeli wybierzesz opcję Nie, zostanie wyświetlony znacznik wybrany dla przewodu ochronnego.
- Pokaż znaczniki — określa, czy zawsze ukrywać znaczniki, zawsze je pokazywać, czy wyświetlać je tylko dla głównych przebiegów.
- Strzałka dla wieloobwodowych układów wewnętrznych — określa, czy jest wyświetlana jedna strzałka, czy wiele strzałek na wszystkich przewodach obwodów lub tylko na przewodzie końcowym.
- Styl strzałki układów wewnętrznych — określa styl strzałki biegów macierzystych, w tym jej kąt i rozmiar.
