Przypisujesz każdej warstwie określoną funkcję, czyli warstwa może się łączyć z warstwą o powiązanej funkcji.
Reguły połączeń warstw
-
Program Revit łączy warstwy o wysokim stopniu ważności przed połączeniem warstw o najniższym stopniu ważności.
Załóżmy na przykład, że należy połączyć dwie ściany złożone. Warstwa z priorytetem 1 w pierwszej ścianie zostaje połączona z warstwą z priorytetem 1 w drugiej ścianie. Warstwa o stopniu ważności 1 może przejść przez warstwy o niższym stopniu ważności zanim połączy się z kolejną warstwą o stopniu ważności 1. Warstwa o niższym stopniu ważności nie może przejść przez warstwę o równym lub wyższym stopniu ważności.

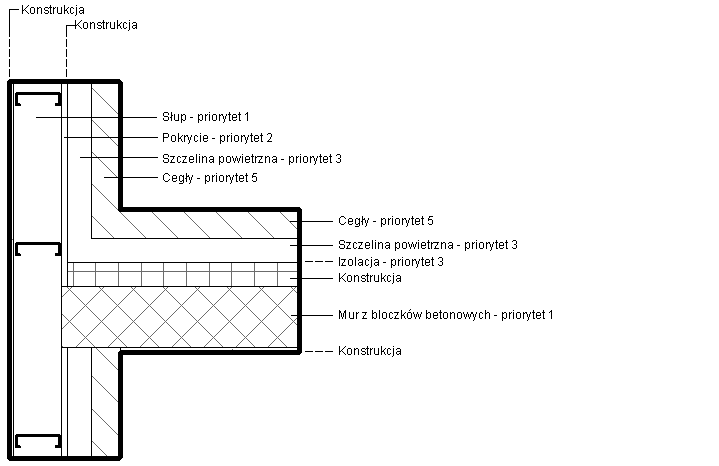

Następująca ilustracja demonstruje łączenie się warstw o wyższym stopniu ważności w kolejności przed warstwami o niższym stopniu ważności. Warstwa ściany poziomej o stopniu ważności 1 CMU przechodzi przez wszystkie warstwy aż do momentu, kiedy zetknie się z warstwą ściany pionowej o stopniu ważności 1 stud. Zauważ, że izolacja ściany poziomej nie przechodzi przez przestrzeń w ścianie pionowej, ponieważ obie ściany mają warstwy o stopniu ważności 3 i są poza warstwą nośną.
- Podczas łączenia warstw łączenie między nimi staje się niewidoczne, jeśli dwie warstwy są z tego samego materiału. Jeśli dwie warstwy zawierają różne materiały, w miejscu połączenia zostaje wyświetlona linia.
- Każda warstwa musi mieć przypisaną funkcję dla programu Revit, aby warstwy zostały odpowiednio dopasowane.
- Warstwy wewnątrz warstwy nośnej jednej ze ścian przechodzą przez warstwy o wyższym stopniu ważności znajdujące się poza warstwą nośną przyłączonej ściany. Warstwy wewnątrz warstwy nośnej wydłużają się do warstwy nośnej przyłączonej ściany, nawet jeśli warstwy nośne mają stopień ważności 5.

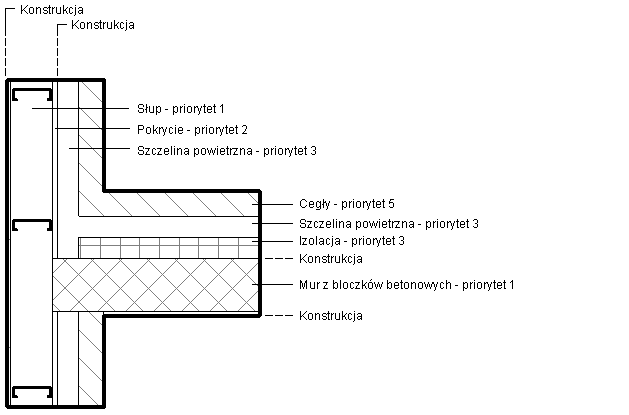

Następująca ilustracja demonstruje przechodzenie warstwy o niższym stopniu wartości wewnątrz warstwy nośnej przez warstwy o wyższym stopniu wartości znajdujące się poza warstwą nośną. Warstwa izolacji ściany poziomej przesunęła się do wnętrza warstwy nośnej. Warstwa izolacji może teraz przejść przez każdą warstwę poza warstwą nośną, bez względu na jej stopień wartości.
Funkcje warstwy
Warstwom mogą być przypisane następujące funkcje:
- Konstrukcja: warstwa, która wspiera pozostałość ściany, piętra lub dachu.
- Podłoże: materiał, taki jak sklejka lub płyta gipsowo-kartonowa, spełniający funkcję podstawy dla innych materiałów.
- Izolacja termiczna/pustka: izoluje i chroni przed penetracją powietrza.
- Warstwa membrany: membrana zwykle chroni przed penetracją pary wodnej. Warstwa membrany powinna mieć grubość równą zero.
- Wykończenie 1: wykończenie 1 jest zazwyczaj warstwą zewnętrzną.
- Wykończenie 2: wykończenie 2 jest zazwyczaj warstwą wewnętrzną.
