Bryła terenu: wykopy i usuwanie wykopów

Za pomocą stropu, dachu lub bryły terenu można wyciąć objętość z nadrzędnej bryły terenu.

Elementy stropu, dachu i bryły terenu przecinające bryły terenu są używane do tworzenia wykopów objętości z nadrzędnej bryły terenu. Na przykład można umieścić element stropu w nachylonej bryle terenu i za pomocą narzędzia do tworzenia wykopu usunąć objętość bryły terenu do górnej części przecinającego ją stropu lub użyć dwóch nakładających się elementów brył terenu i za pomocą jednego z nich utworzyć wykop na parking.

Uwaga: Aby zwiększyć szanse powodzenia cięcia, podczas cięcia lub tworzenia wykopów elementów brył terenu można zastosować ustawienie Stabilność wycięcia z pustą przestrzenią modelu terenu. To ustawienie powoduje zastosowanie do geometrii wycięcia losowego przesunięcia (w zakresie od 0,002561 stopy, czyli 0,7805928 mm, do 0,32771386333333330 stopy, czyli 99,887185544000004711 mm) na osi x lub y. Przesunięcie może nieznacznie wpłynąć na dokładność geometrii wycięcia. Każda zmiana w geometrii zostanie zgłoszona w ostrzeżeniu i w pliku dziennika. Ustawienie Stabilność wycięcia z pustą przestrzenią modelu terenu jest ustawieniem projektu i jest stosowane do elementów bryły terenu oraz do połączonego modelu terenu.

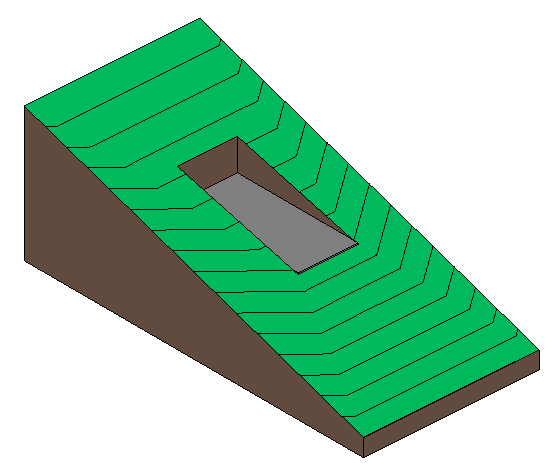

Tworzenie wykopu w bryle terenu za pomocą stropu

Tworzenie wykopu w bryle terenu za pomocą bryły terenu w celu utworzenia parkingu

Tworzenie wykopu w bryle terenu

1. Wybierz bryłę terenu z przecinającym ją elementem (dachem, stropem lub bryłą terenu).
2. Kliknij kolejno kartę Zmień | Bryła terenuKształtowanie bryły terenu (Wykop).
3. Wybierz element przecinający do użycia w celu utworzenia wykopu.
4. Kliknij przycisk (Zmień).

Usuwanie wykopu z bryły terenu

1. Wybierz bryłę terenu zawierającą wykop (nadrzędną).
2. Kliknij kolejno kartę Zmień | Bryła terenuKształtowanie bryły terenu (Usuń wykop).
3. Wybierz element przecinający, aby zatrzymać tworzenie wykopu.
4. Odrzuć ostrzeżenie o nakładających się elementach.
5. Kliknij przycisk (Zmień).

Uwaga: Objętość zgłaszana przez nadrzędną bryłę terenu jest dostosowywana w związku z tworzeniem w tym elemencie wykopów za pomocą innych elementów.
