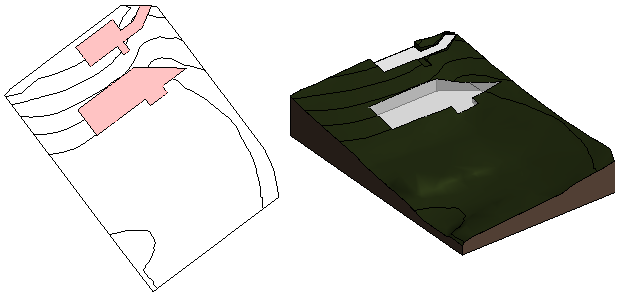

Do obsługi topografii połączonej można stosować podobne metody, jakie mają zastosowanie do topografii utworzonej w programie Revit.
Nagranie wideo: Praca z połączonym modelem terenu
Aby połączyć topografię z modelem, kliknij kartę Wstaw
panel Połączenie
(Połącz model terenu).
Korzystanie z topografii połączonej w modelu
Jedno połączenie topografii może zawierać wiele powierzchni. Każdą powierzchnię można dostosować oddzielnie.
Dostępne działania dotyczące powierzchni topografii połączonej:
- przypisywanie innego etapu do każdej powierzchni,
- wyświetlanie topografii w widoku i umieszczanie jej na arkuszu,
- tworzenie widoku przekroju topografii, wyświetlanie wypełnienia poniżej powierzchni,
- określanie ustawień warstwic i wyświetlanie etykiet warstwic w topografii,
- umieszczanie komponentów terenu w topografii,
- umieszczanie poręczy w topografii (zgodnie z powierzchnią),
- tworzenie obszarów podrzędnych i przypisywanie do nich materiałów,
- dodawanie do powierzchni położeń punktów (takich jak rzędne i nachylenia w punkcie),
- dołączanie danych topografii do zestawienia.
Uwaga: W przypadku podłączonej topografii można użyć narzędzia Podpodział. Zobacz temat
Dzielenie bryły terenu.
Widoczność i grafika dla podłączonej topografii
Można sterować widocznością i grafiką podłączonej topografii w następujący sposób:
- Widoczność/Grafika: w oknie dialogowym Widoczność/Grafika można sterować wyświetlaniem topografii w poszczególnych widokach. Na przykład można wyświetlić lub ukryć topografię, zmienić jej grafikę itd. W widoku 2D lub 3D w oknie dialogowym Widoczność/Grafika kliknij kartę Kategorie modelu i rozwiń kategorię Bryła terenu, aby przełączyć widoczność, po czym określ ustawienia grafiki.
- Można przypisać materiał do topografii.
Zarządzanie topografią połączoną
Do zarządzania połączeniami z topografią służy okno dialogowe Zarządzaj połączeniami.
- Wczytaj ponownie: ponowne wczytanie połączenia topografii powoduje ponowne umieszczenie elementów podrzędnych na powierzchni topografii. Na przykład poręcze pozostają w swoich położeniach na powierzchni.
Jeśli ponownie wczytana powierzchnia uległa zmianie i element podrzędny już się na niej nie znajduje, jest wyświetlane ostrzeżenie, aby umożliwić zbadanie i rozwiązanie problemu. Jeśli niektóre powierzchnie ponownie wczytanej topografii już nie istnieją, zostanie wyświetlona lista usuniętych powierzchni.
- Wczytaj ponownie z: ta opcja pozwala ponownie wczytać połączenie z topografią z innej lokalizacji.
- Usuń: usunięcie połączenia z topografią powoduje również usunięcie jej elementów podrzędnych. Jest wyświetlane okno dialogowe z ostrzeżeniem na temat liczby usuwanych elementów. Aby wyświetlić szczegóły, rozwiń listę. Aby uniknąć usunięcia elementów podrzędnych, anuluj operację usuwania.
Uwaga: W przypadku ponownego wczytywania modelu terenu połączonego w poprzednich wersjach programu Revit zwiększona precyzja łączenia może spowodować, że model terenu będzie bardziej dopasowany do geometrii połączenia.
Dodatkowe zagadnienia dotyczące łączonego modelu terenu
Łączony plik źródłowy może zawierać nieprawidłowe powierzchnie. W takim przypadku zostanie wyświetlone powiadomienie i program Revit może podjąć próbę naprawienia nieprawidłowych powierzchni. Przed połączeniem z programem Revit można również rozważyć ręczną naprawę nieprawidłowych powierzchni w pliku źródłowym.
Ze względu na wydajność program Revit ogranicza liczbę trójkątów siatki, które można połączyć, do 1 000 000. Po przekroczeniu tego limitu program Revit upraszcza wynikowy element połączony w celu zoptymalizowania wydajności i rozmiaru pliku. Aby uzyskać dodatkowe informacje, zobacz temat Upraszczanie modelu terenu.
