Można importować istniejące projekty utworzone za pomocą innego oprogramowania CAD lub połączyć je z modelem programu Revit w celu zastosowania jako punktu wyjściowego dla projektu.
Poza używaniem narzędzi Importuj CAD i Podłącz CAD można importować pliki CAD za pomocą metody przeciągnij i upuść z programu Eksplorator Windows® do modelu, szkicu lub widoku arkusza w programie Revit.
Zaimportowane i połączone pliki CAD można odbijać lustrzanie. Zobacz temat Lustrzane odbicie elementów.
Importowanie a łączenie
W większości przypadków łączenie jest lepszym rozwiązaniem niż importowanie plików CAD. Połączeniami łatwiej się zarządza w oknie dialogowym Zarządzaj połączeniami i można je wczytywać i czyścić z pamięci zgodnie z potrzebami. Połączone pliki CAD są również aktualizowane po ponownym wczytaniu: jeśli spodziewane są zmiany w pliku CAD, połącz go. W przypadku korzystania z połączeń importowane kategorie nie są dodawane do modelu programu Revit. Dodane kategorie mogą mieć wpływ na wydajność i utrudniać zarządzanie wyświetlaniem importowanych plików CAD.
Zaimportowane pliki CAD umożliwiają wprowadzanie bezpośrednich zmian w geometrii po rozbiciu. Rozbite importy CAD mogą wpływać na wydajność modelu, dlatego należy dokładnie się zastanowić przed zaimportowaniem plików CAD. Zobacz temat Rozbijanie zaimportowanej geometrii.
Przyciąganie do zaimportowanej geometrii
Załóżmy, że do programu Revit zaimportowany został rysunek AutoCAD®, a następnie użytkownik chce prześledzić ściany budynku znajdującego się na rysunku. Po umieszczeniu wskaźnika w pobliżu linii reprezentujących ściany zostanie on przyciągnięty do linii lub do punktu środkowego między nimi.
W przypadku importowania kształtów 3D z plików SAT lub 3DM (Rhino) można użyć importowanych kształtów jako odniesień dla wymiarowania, przyciągania i wyrównywania. Zobacz temat Informacje o importowaniu kształtów 3D.
Grafiki zastępcze z plików AutoCAD
Program Revit wspiera odczytywanie grafik pomocniczych z plików AutoCAD. Grafiki zastępcze to reprezentacje AutoCAD obiektów programu AutoCAD Architecture. W przeciwieństwie do obiektów AutoCAD Architecture grafiki zastępcze nie są inteligentne.
W programie AutoCAD grafiki zastępcze mogą być obecne w przypadku wielu rodzajów danych łącznie z częściami Mechanical Desktop (MDT) i obiektami AutoCAD Runtime eXtension (ARX). Jeśli w programie AutoCAD dla polecenia Proxygraphics ustawiona zostanie wartość 1, to w programie Revit można importować obiekty ARX i AutoCAD Architecture (np. ściany i stropy) w plikach DWG lub DXF.
Powierzchnie podpodziału i bryły utworzone w programie AutoCAD
W programie Revit można importować pliki DWG zawierające powierzchnie podpodziału i bryły utworzone w programie AutoCAD. Konwersja niektórych złożonych siatek podpodziału na tradycyjną bryłę lub powierzchnię może się nie powieść lub wygenerować nieprawidłową bryłę lub powierzchnię. Zaimportowanie innych bardzo złożonych siatek podpodziału może się w ogóle nie powieść.
Krawędzie wewnętrzne siatki 3D
|
Przykłady usuwania krawędzi wewnętrznych |
|
|---|---|
 |

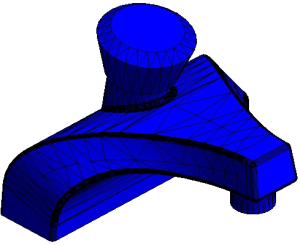

Model z pokazanymi krawędziami wewnętrznymi. Wewnętrzne krawędzie zostaną automatycznie usunięte podczas importowania/łączenia w programie Revit. |
 |

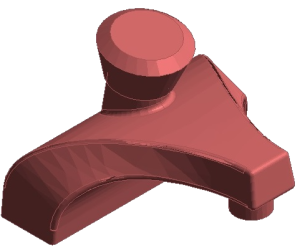

Model w takiej postaci, w jakiej jest wyświetlany w programie Revit, z usuniętymi krawędziami wewnętrznymi. |
 |

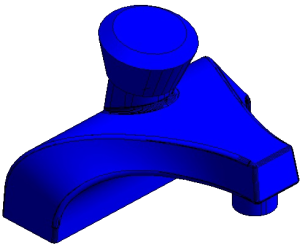

W modelu usunięto krawędzie wewnętrzne, ale siatka z pliku źródłowego spowodowała, że płaszczyzny siatki pozostały. Siatka w tym przypadku nie zawiera wystarczającej ilości informacji, aby program Revit zastosował stopniowane cieniowanie w celu wygładzenia powierzchni. |
 |
Model walca z otwartą powierzchnią górną, wewnętrzne krawędzie triangulacji zostały usunięte, ale krawędzie pionowe nie zostały usunięte, ponieważ nie zidentyfikowano ich jako krawędzi wewnętrznych. |
Przekształcanie pliku DGN
|
Tabela przekształcenia pliku DGN na plik programu Revit |
||
|---|---|---|
|
MicroStation |
Produkt firmy Autodesk |
Uwagi |
| Elementy geometryczne | Obiekty geometryczne | Następujące elementy pliku DGN są przekształcane na symbol importu: linia, obiekt SmartLine, ciąg linii, multilinia, kształt, łańcuch złożony, kształt złożony, łuk, elipsa, krzywa, B-splajn i wzór. Wzorami mogą być jedynie proste style wzorów. Są także obsługiwane dwutonowe właściwości gradientu. |
| Poziomy |
Warstwy |
Poziomy pliku DGN są odwzorowywane automatycznie na poziomie symbolu importu. Niepoprawne znaki w nazwach poziomów są przekształcane na spacje. |
| Kolory | Kolory | Wszystkie kolory są przekształcane przy użyciu wartości RGB, gdy wybrane jest polecenie Zachowaj dla opcji Kolory. |
| Style linii | Rodzaje linii |
Aby rodzaje linii były wyświetlane prawidłowo, plik .rsc (plik zasobów) programu MicroStation, do którego odwołuje się plik DGN, musi być dostępny na komputerze w prawidłowej ścieżce wyszukiwania plików pomocniczych podczas importowania lub dołączania pliku DGN. Dynamicznie skalowane rodzaje linii (standardowe rodzaje linii DGN 1 – 7) są przekształcane na rodzaje linii o stałym skalowaniu. Wynikowy rodzaj linii uwzględnia bieżący współczynnik powiększenia w widoku w pliku DGN podczas importowania lub dołączania jako plik DGN w programie Revit. Uwaga:
Aby poprawnie zaimportować style linii w wersji 7, należy najpierw w programie MicroStation użyć opcji Fit View i Save Settings. |
| Komórki |
Bloki |
Komórki są przekształcane na bloki. Oznaczenia skojarzone z komórkami są przekształcane na atrybuty bloku trybu stałego. |
| Elementy tekstowe, style tekstu | Obiekty tekstowe linii pojedynczej, obiekty tekstowe multilinii, Style tekstu | Czcionki TrueType są importowane jako elementy tekstowe. |
| Tabele | Tabele | Komórki reprezentujące tabele w pliku DGN są importowane jako bloki. |
| Wymiary, Style wymiarowania | Wymiary, Style wymiarowania | Rozmiar, odstępy, styl oraz kształt wymiarów mogą się nieznacznie różnić. Zespolenie wymiarów jest zachowywane, gdy jest to możliwe. |
| Pola | Pola |
Na ogół pola są przekształcane jako tekst statyczny. Wyjątkiem są pola zachowujące się identycznie w obu produktach. Są to pola Data DataUtworzenia, DataZapisania oraz DataWydruku oraz pola właściwości Dokument Autor, NazwaPliku i RozmiarPliku. Pola są konwertowane na tekst, gdy w oknie dialogowym Import ustawień DGN jest zaznaczona opcja Rozbij węzły tekstowe na elementy tekstowe. |
| Obrazy rastrowe | Obrazy rastrowe | Obsługiwane są następujące typy plików obrazu: .bmp, .cal, .tif, .png, .tga, .jpg, .pcx, .gif, .rlc, .bil i .pct. Wszystkie pozostałe typy plików obrazów nie są obsługiwane. |
| Odniesienia zewnętrzne DGN | Odniesienia do zewnętrznego pliku DWG | Obsługiwane są typy plików .dwg i .dgn. Inne typy plików niebędących plikami DGN, takie jak .cel, .h, .s, .d, .rdl i .cgm, również są obsługiwane. |
| Model projektu DGN | Model DWG | Wybrany model projektu w pliku DGN jest konwertowany na plik DWG. |
| Model arkusza DGN | Układ DWG | Będą importowane jedynie modele arkusza odwołujące się do głównego modelu projektu. Modele arkusza DGN są przekształcane na układy w pliku DWG. |
