Obracanie elementów

Do obracania elementów wokół osi służy narzędzie Obróć.

W widokach rzutu, odwróconego rzutu stropu, elewacji i przekroju elementy są obracane wokół osi prostopadłej do widoku. W widokach 3D oś jest prostopadła do płaszczyzny roboczej widoku.

Nie wszystkie elementy można obracać wokół dowolnej osi. Przykładowo ściany nie mogą być obracane w widoku elewacji. Okna nie mogą być obracane bez ścian, w których się znajdują.

Obracanie elementów

  1. Wykonaj jedną z poniższych czynności:
    • Wybierz elementy do obrócenia, a następnie kliknij kolejno kartę Zmień | <Element>panel Zmień (Obróć).
    • Kliknij kolejno kartę Zmieńpanel Zmień (Obróć), wybierz elementy do obrócenia, a następnie naciśnij klawisz Enter.
    • Wybierz opcję Obróć po umieszczeniu na karcie Zmień | Obróć w panelu Obróć podczas umieszczania komponentu.
    Uwaga: W celu wybrania siatki płaszczyzny roboczej obrotu pomniejsz ekran tak, aby widoczny był cały zakres płaszczyzny, a następnie kliknij krawędź siatki.

    W środku wybranego elementu zostanie wyświetlony środek elementu sterującego obrotem ().

  2. Jeśli zachodzi taka potrzeba, można środek elementu sterującego obrotem
    • można przeciągnąć do nowego położenia.
    • kliknięcie elementu sterującego i wybranie nowego położenia
    • naciśnięcie klawisza spacji i wybranie nowego położenia
    • wybranie na karcie kontekstowej wstążki opcji Umieść środek obrotu: Umieść i kliknięcie nowego położenia.
      • Uwaga: W przypadku polecenia Obróć, klawisz skrótu (R3) powoduje umieszczenie. Jeśli nie jest używane polecenie Obróć, ale element jest wybrany, klawisz skrótu R3 uruchamia polecenie Obróć i uaktywnia opcję Umieścić. Aby dostosować klawisz skrótu R3, zmień polecenie Zdefiniuj nowy środek obrotu w oknie dialogowym Skróty klawiaturowe.

    Element sterujący zostaje przyciągnięty do określonych punktów i linii, np. ścian oraz przecięć ścian i linii. Można go również przeciągnąć na otwartą przestrzeń.

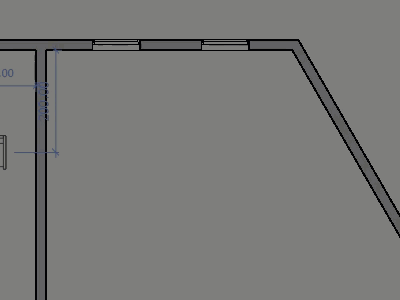

    Przykład

    Uwaga: Aby zresetować środek obrotu do pozycji domyślnej, na karcie kontekstowej wstążki wybierz pozycję Umieść środek obrotu: Domyślny środek obrotu.
  3. Na karcie kontekstowej wstążki wybierz jedną z następujących opcji:
    • Rozłącz: wybierz opcję Rozłącz, aby przerwać połączenia między zaznaczonym elementem a innymi elementami przed rozpoczęciem obracania. Ta opcja jest przydatna, gdy na przykład trzeba obrócić ścianę, która jest połączona z inną ścianą.
    • Kopiuj: wybierz opcję Kopiuj, aby obrócić kopię wybranego elementu. Element pierwotny pozostaje na swoim miejscu.
    • Kąt: określ kąt obrotu i naciśnij klawisz Enter. W programie Revit wykonywany jest obrót o określony kąt. Pomiń pozostałe czynności.
  4. Kliknij, aby określić początkowy promień obrotu.

    Zostanie wyświetlona linia wskazująca pierwszy promień. Jeśli podczas określania pierwszego promienia wskaźnik myszy zostaje przyciągnięty, w trakcie umieszczania drugiego promienia linia przyciągania zostanie obrócona z oknem podglądu i przyciągnięta do kątów na ekranie.

  5. Przesuń wskaźnik myszy na końcowy promień obrotu.

    Wyświetlana jest kolejna linia, aby wskazać promień. Tymczasowe wymiary kątowe są wyświetlane podczas obracania i podgląd obrazu pokazuje obrót zaznaczonego elementu.

    Wskazówka: Można również obracać element przy użyciu wymiarów nasłuchu. Po kliknięciu celem określenia początkowego promienia obrotu wymiar kątowy jest wyświetlany jako pogrubiony. Podaj wartość, używając klawiatury.
  6. Kliknij, aby umieścić końcowy promień i zakończyć obracanie wybranego elementu.

    Zaznaczone obiekty obracają się między początkowym a końcowym promieniem.

Program Revit powraca do narzędzia Zmień z ciągle zaznaczonym obracanym elementem.

Uwaga: Po użyciu narzędzia Obróć ustawienia użytkownika są zapamiętywane na potrzeby kolejnych zastosowań narzędzia.

Obracanie podczas umieszczania

Podczas umieszczania elementu można użyć klawisza spacji, aby obrócić go przed kliknięciem w celu umieszczenia elementu.
  1. Wybierz narzędzie, aby umieścić element. (Na przykład Wstaw element)
  2. W obszarze rysunku umieść kursor w żądanym położeniu.
  3. Naciskaj klawisz spacji, aby obracać element w prawo z przyrostem 90 stopni.
    Uwaga: Jeśli kursor jest ustawiony w taki sposób, że podświetla istniejący element w obszarze rysunku umieszczonym pod kątem, spacja spowoduje obrócenie umieszczanego elementu prostopadle lub równolegle do istniejącego elementu.
  4. Kiedy obraz podglądu znajdzie się w odpowiednim położeniu i orientacji, kliknij, aby umieścić komponent.
Temat nadrzędny: Informacje o przenoszeniu elementów
