Dostosowywanie automatyzacji Z fizycznego na analityczny

Dostosuj automatyzację z modelu fizycznego na analityczny, aby ulepszyć wyniki na podstawie cech charakterystycznych projektu.

Dostosowywanie parametrów z fizycznych na analityczne:

1. Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Automatyzacja analityczna).
2. Na liście rozwijanej kliknij pozycję (Uruchom skrypt przekształcania elementów fizycznych w analityczne dla budynków).

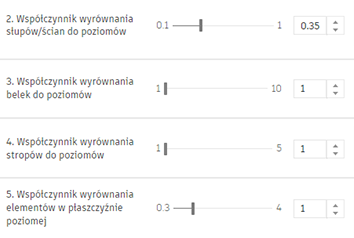

Automatyzacja z modelu fizycznego na analityczny ma cztery ustawienia, które można dostosować.

Wyrównanie poziomu

Można dostosować zakres pionowy, w którym narzędzie automatyzacji wyszukuje każdy element pod kątem poziomu, do którego ma zostać wyrównany utworzony element analityczny. Istnieją trzy współczynniki, które można dostosować w celu poprawienia wyrównania poziomów, po jednym dla każdej grupy elementów:

• Elementy pionowe — słupy i ściany.
• Belki.
• Stropy i płyty stropowe.

Oprócz tego współczynnika poziomy z włączonymi parametrami konstrukcyjnymi mają wyższy priorytet w porównaniu z tymi, które ich nie mają.

Uwaga: Może to być pomocne rozróżnienie, gdy dla każdej kondygnacji zdefiniowano więcej niż jeden poziom. Jeśli masz określony poziom, który ma być używany przez narzędzie automatyzacji, włącz dla niego parametr Konstrukcyjny.

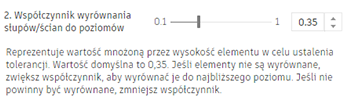

Współczynnik wyrównania słupów/ścian do poziomów

Dostosuj ten współczynnik, aby określić, jak daleko narzędzie automatyzacji powinno szukać poziomu, na który rzutowany będzie najbliższy koniec słupa/ściany.

Wartość domyślna to 0,35 wysokości słupa/ściany, ale można ją dostosować do 1.

Uwaga: Ta tolerancja jest specyficzna dla każdego elementu, ponieważ jest obliczana na podstawie wysokości elementu.

Uwaga: Jeśli w ramach tej tolerancji nie zostanie znaleziony poziom, słup/ściana nie zostanie przycięta/wydłużona.

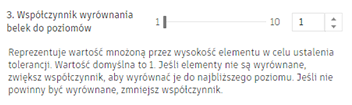

Współczynnik wyrównania belek do poziomów

Dostosuj ten współczynnik, aby określić, jak daleko narzędzie automatyzacji powinno szukać poziomu, na który będzie rzutowana belka analityczna.

Wartość domyślna to 1 wysokość przekroju poprzecznego belki, ale można ją dostosować do 10.

Uwaga: Ta tolerancja jest specyficzna dla każdego elementu, ponieważ jest obliczana na podstawie wysokości przekroju poprzecznego elementu.

Uwaga: Jeśli w granicach tej tolerancji nie zostanie znaleziony poziom, belka analityczna zostanie utworzona na osi geometrycznej elementu fizycznego.

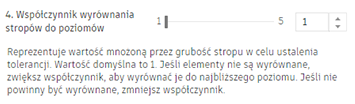

Współczynnik wyrównania stropów do poziomów

Dostosuj ten współczynnik, aby określić, jak daleko narzędzie automatyzacji powinno szukać poziomu, na który będzie rzutowana strop analityczny.

Domyślną wartością jest 1 wysokość grubości, ale można ją dostosować do 5.

Uwaga: Ta tolerancja jest specyficzna dla każdego elementu, ponieważ jest obliczana na podstawie grubości elementu.

Uwaga: Jeśli w granicach tej tolerancji nie zostanie znaleziony poziom, strop analityczny zostanie utworzony na górnej powierzchni belki fizycznej.

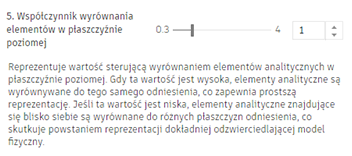

Wyrównanie w rzucie

Umożliwia dostosowanie stopnia uproszczenia modelu analitycznego pod względem wyrównania w rzucie.

Wyrównanie w rzucie grupuje elementy w obrębie obliczonej tolerancji, aby były wyrównane względem tego samego odniesienia. Obliczona tolerancja jest średnią grubości i szerokości przekroju poprzecznego wszystkich wybranych ścian i belek.

Można ją pomnożyć przez współczynnik. Domyślną wartością tego współczynnika jest 1 i można pomnożyć tę wartość maksymalnie 4 razy.

Uwaga: Niewielki współczynnik zmniejsza tolerancję, co skutkuje umieszczeniem elementów analitycznych mniej więcej zgodnie z ich położeniem fizycznym w rzucie. Większy współczynnik zwiększa tolerancję, co prowadzi do bardziej uproszczonego modelu analitycznego, w którym wyrównanie elementów analitycznych jest nieco bardziej uogólnione w odniesieniu do ich odpowiedników fizycznych w rzucie.

Aby dostosować ustawienie grubości ścian:

Gdy opcja Użyj grubości konstrukcyjnej jest włączona, podczas tworzenia lub aktualizowania panelu analitycznego automatyzacja modelu analitycznego używa grubości warstwy konstrukcyjnej ściany/stropu/płyty.

1. Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Automatyzacja analityczna).
2. Na liście rozwijanej wybierz pozycję (Uruchom skrypt przekształcania elementów fizycznych w analityczne dla budynków).
3. W kategorii Modyfikacja | Ustawienia panelu analitycznego kliknij pole wyboru Użyj grubości konstrukcyjnej.
