Dowiedz się, w jaki sposób można używać uchwytów końcowych pręta do zarządzania wiązaniami w przypadku prętów wygiętych.

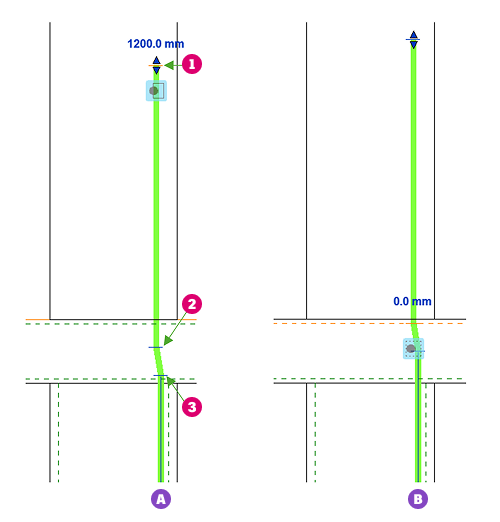

Dla każdego końca pręta wygiętego można wybrać jedno z położeń uchwytów końcowych (1, 2, 3), od którego mierzone jest odsunięcie do obiektu docelowego wiązania. W poniższym przykładzie dla pręta A wybrano położenie uchwytu 1 i utworzono dla niego wiązanie w odległości 1200 mm od górnej powierzchni płyty stropowej.
Dla pręta B wybrano położenie uchwytu 2 i utworzono dla niego wiązanie do otuliny górnej powierzchni płyty stropowej z odsunięciem 0 mm.
W przypadku wiązania do końca pręta wygiętego potencjalnymi obiektami docelowymi dla wiązania są 3 położenia uchwytów końcowych. Aby wyróżnić obiekty docelowe, należy wskazać kursorem koniec pręta.

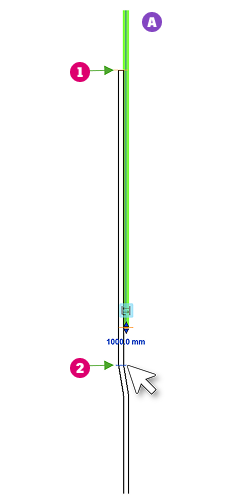

W poniższym przykładzie uchwyt końcowy pręta A ma wiązanie do położenia 1 uchwytu końcowego drugiego pręta wygiętego.
Po umieszczeniu kursora na wygięciu pozycja 2 zostaje wyróżniona i można ją wybrać kliknięciem, aby mierzyć odsunięcie od tego miejsca.
