Modyfikowanie wygięcia zbrojenia

Podczas szkicowania lub modyfikowania zbrojenia można ręcznie dopasować orientację i obrót wygięcia zbrojenia.

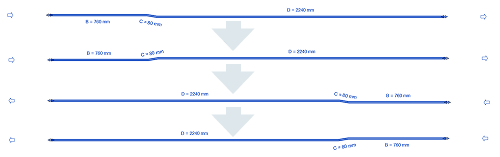

1. Przesuwanie wygięcia. Wybierz zbrojenie.

2. Naciśnij klawisz SPACJA, aby przełączyć orientację kształtu zbrojenia i wygięcia.

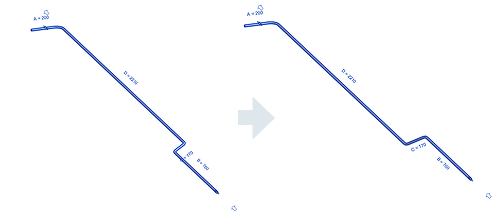

3. Odwracanie orientacji wygięcia. Wybierz zbrojenie.

4. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Tryb (Edytuj szkic).

5. Kliknij opcję , aby odwrócić orientację wygięcia.

6. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjne Edytuj szkic zbrojeniapanel Tryb (Zakończ tryb edycji), aby wyświetlić orientację wygięcia.

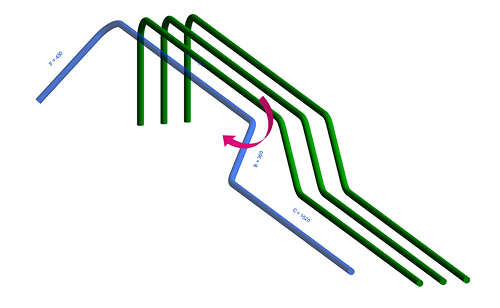

7. Obracanie wygięć. Wybierz zbrojenie.
8. Na palecie Właściwości zmień parametr Obrót na początku i (lub) Obrót na końcu.

9. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Tryb (Edytuj szkic). Na palecie Właściwości zmień parametr Obrót na początku i (lub) Obrót na końcu.
10. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Tryb (Edytuj rodzinę). Kliknij kolejno kartę Zmień panel Właściwości opcję (Typy rodzin). W oknie dialogowym Parametry kształtu zbrojenia zmień parametr Obrót na początku i (lub) Obrót na końcu. Spowoduje to zmianę obrotu wygięć lub haków dla wszystkich prętów o tym kształcie po wczytaniu ich do projektu.

Wskazówka: Za pomocą polecenia Edytuj pręty można obracać tylko niektóre pręty w rozkładzie, na przykład pręty narożne w słupie.
