Długości wygięć dla typu zbrojenia definiuje się w oknie dialogowym Długości wygięć zbrojenia.
Aby uzyskać dostęp do okna dialogowego, należy kliknąć przycisk edycji długości wygięć w obszarze Właściwości typu zbrojenia. Można znaleźć wykresy tych parametrów na ilustracjach poniżej tabeli.
| Nazwa | Opis |
|---|---|
| Nazwa typu wygięcia | Jest to automatycznie wypełniana lista typów wygięć zbrojenia zdefiniowanych w projekcie. |
| Obliczanie automatyczne | Wyczyść to pole wyboru, aby nadpisać automatyczne obliczanie wymiarów wygięcia i średnicę pręta dla długości. |
| Nachylenie gięcia 1: | Wyświetla nachylenie wygięcia zdefiniowane w typie wygięcia. Usuń zaznaczenie pola wyboru Obliczenia automatyczne, aby nadpisać tę wartość dla typu zbrojenia. |
| Długość części pod kątem | Wyświetla długość części pod kątem wygięcia. |
| Długość części prostej | Wyświetla długość części prostej wygięcia. |
| Odsunięcie wygięcia | Wyświetla odsunięcie wygięcia. Gdy obliczenia automatyczne są zaznaczone, Odsunięcie wygięcia = Współczynnik odsunięcia wygięcia * Średnica pręta modelu |
| Długość | Wyświetla długość wygięcia. Gdy obliczenia automatyczne są zaznaczone, Długość = Mnożnik długości * Średnica pręta |

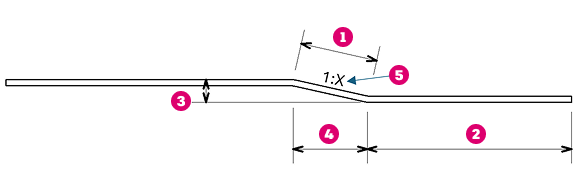

Długość części pod kątem wygięcia
Długość wygięcia
Odsunięcie wygięcia
Długość części prostej wygięcia
Nachylenie wygięcia 1:X
