Metody numerowania w zmiennych rozkładach zbrojenia

Zdefiniuj metodę numerowania zbrojenia w zestawach o różnym rozkładzie.

Po umieszczeniu rozkładu zbrojenia ze zmiennym rozkładem można przypisać schematy numerowania w części Różne rozkłady zbrojenia w oknie dialogowym Ustawienia zbrojenia. Gdzie to jest?

• Karta Konstrukcjalista rozwijana Zbrojenie (Ustawienia zbrojenia).

W oknie dialogowym Ustawienia zbrojenia wybierz jedną z poniższych opcji.

Numerowanie prętów pojedynczo. Każde zbrojenie w rozkładzie otrzyma przypisany numer. Podobne zbrojenia zostaną dopasowane w całym projekcie, zgodnie z konwencjami numerowania zbrojeń.

Przypisywanie niepowtarzalnych numerów do każdego rozkładu. Każde zbrojenie w rozkładzie będzie miało ten sam numer. Każde zbrojenie jest następnie wyróżniane za pomocą określonego numeru przyrostka i każdy rozkład zbrojenia będzie miał unikatowy numer, nawet jeśli wszystkie pręty są identyczne.

Dopasowywanie rozkładów z identycznymi prętami. Każde zbrojenie w rozkładzie będzie miało ten sam numer. Każdy pojedynczy pręt jest wyróżniony za pomocą przyrostka. Rozkłady zbrojenia z identycznymi prętami o tym samym indeksie otrzymają ten sam numer.

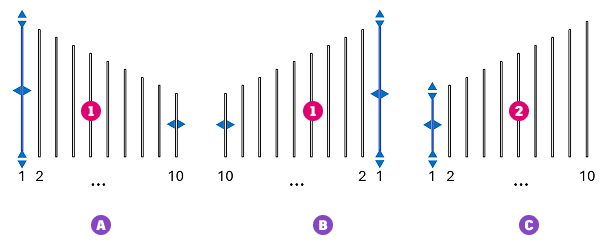

W poniższym przykładzie pręty w rozkładach A i B otrzymują ten sam numer zbrojenia (1), ponieważ każdy pręt o tym samym indeksie jest identyczny. Rozkład C otrzymuje zbrojenie numer 2, ponieważ pierwszy pręt w zestawie jest krótszy.
