Dzielenie rozkładów zbrojenia

Podziel rozkład lub kilka rozkładów zbrojenia w wybranym położeniu pręta lub w odniesieniu do linii przekrojowej.

Można wybrać wiązanie zestawów wynikowych, a także podzielić zestaw lub wszystkie zestawy w łańcuchu złączy.

• Zmień | Zbrojenie konstrukcyjne panel Złącze lista rozwijana (Złącze) (Podziel rozkład zbrojenia).

LUB

• Zmień | Złącz zbrojenie panel Tryb (Podziel rozkład zbrojenia).

Uwaga: Dzielenie jest dostępne tylko w przypadku rozkładów zbrojenia zależnych od kształtu. Zbrojenie powierzchniowe, zbrojenie po ścieżce i zbrojenie o dowolnym kształcie nie są obecnie obsługiwane.

Wskaż pręt

Podziel jeden rozkład, wybierając pręt.

1. Wybierz jeden lub więcej rozkładów zbrojenia. Będą to rozkłady, które można dzielić.
2. W kategorii Zmień | Zbrojenie konstrukcyjne panelu Złącze kliknij listę rozwijaną (Złącze) i wybierz opcję (Podziel rozkład zbrojenia). Możesz też kliknąć polecenie Złącze, a następnie przełączyć tryb na Podziel rozkład.
3. W kategorii Zmień | Podziel rozkład kliknij przycisk (Wskaż pręt).

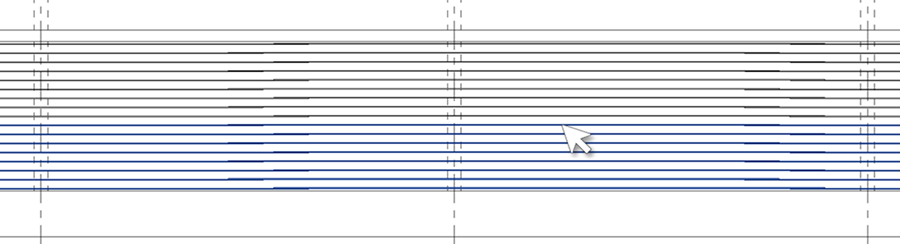

4. Wskaż kursorem pasek, aby zobaczyć wyróżnienie rozkładu wynikowego. Pręty zostaną podświetlone od pierwszego pręta w rozkładzie do wskazanego myszą. Kliknij pasek, aby podzielić .
5. Kontynuuj wybieranie prętów w jednym z rozkładów początkowych lub w rozkładach powstałych w wyniku podziału .
6. Podzielone rozkłady są wyświetlane jako podgląd. Kliknij opcję (Zakończ), aby zaakceptować podzielone rozkłady, lub (Anuluj), aby odrzucić wybór i użyć narzędzia podziału rozkładu zbrojenia.

Można także wskazać odniesienia do linii, aby podzielić rozkład lub kilka rozkładów.

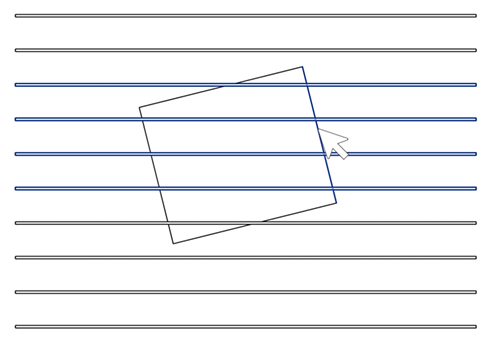

1. W tym samym trybie wskazywania prętów wskaż odniesienie będące linią prostą, aby wyświetlić wyróżnienie podzielonych rozkładów.
2. Wybierz linię do podzielenia. Jedno odniesienie linii może podzielić rozkład maksymalnie 2 razy.

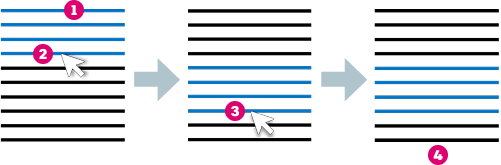

3. Podzielone rozkłady są wyświetlane jako podgląd. Kliknij przycisk (Zakończ) (4), aby zaakceptować podzielone rozkłady, lub (Anuluj), aby odrzucić wybór i zamknąć narzędzie do podziału rozkładów zbrojenia.

Zestawy wiązań

Można automatycznie ograniczyć rozkłady powstałe w wyniku podziału, włączając opcję (Zestawy wiązań) na karcie Zmień | Podziel rozkład panelu Opcje. Zostanie utworzone wiązanie pomiędzy płaszczyzną pręta a zakresami poza płaszczyzną zestawów, aby po podzieleniu przesuwały się one razem.

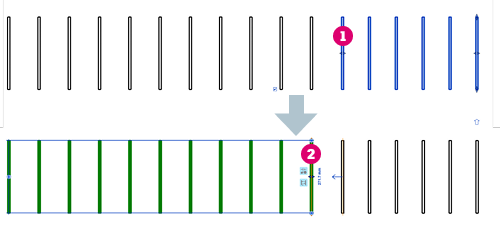

Przykład: Mając podział rozkładu i edytując wiązania, można pokazać wiązanie dwukierunkowe między płaszczyzną pręta drugiego zestawu a uchwytem poza płaszczyzną pierwszego zestawu .

Podziel wszystkie rozkłady

Włączając przełącznik (Podziel wszystkie rozkłady) w panelu Opcje kategorii Zmień | Podziel rozkład, można podzielić wszystkie rozkłady w łańcuchu złączy. Jeśli ta opcja jest wyłączona, tylko jeden rozkład zostaje podzielony, a połączenia złączy między nim a przyległymi rozkładami w łańcuchu są odrzucane.

Oto przykład, w którym pręty we wszystkich rozkładach w łańcuchu złączy są wyróżnione przez wskazanie pręta w jednym z rozkładów.

Uwaga: Opcja podziału wszystkich rozkładów staje się dostępna, jeśli podczas uruchamiania polecenia podziału wybrano przynajmniej jeden rozkład w łańcuchu złączy.
