Modyfikacja połączenia niestandardowego

Komponenty połączenia niestandardowego można edytować.

1. Wybierz połączenie niestandardowe.
2. Kliknij kolejno kartę Zmień | Połączenia konstrukcyjne panel Połączenie (Edytuj).
3. Na panelu Edytuj niestandardowy typ połączenia kliknij:
   • (Dodaj), aby wybrać elementy podrzędne, z których utworzony zostanie niestandardowy typ połączenia.
   • (Usuń), aby wyłączyć wybrane elementy podrzędne z niestandardowego typu połączenia.
     Uwaga: Usunięcie elementu z połączenia niestandardowego powoduje automatyczne usunięcie odpowiedniego elementu z projektu z wyjątkiem tego elementu z edytowanego wystąpienia połączenia niestandardowego — zostanie on zachowany w modelu jako niezależny element stalowy. Niektóre elementy stalowe wymagają obiektu nadrzędnego (np. śruby czy modyfikatory). Elementy, które wymagają obiektu nadrzędnego, zostaną usunięte z modelu w przypadku wszystkich wystąpień połączenia niestandardowego, jeśli zostaną usunięte bez obiektu nadrzędnego. Śruby i kotwy mogą dostosować swoje położenie w zależności od połączonego elementu, który jest usuwany z połączenia niestandardowego razem ze śrubami i kotwami.

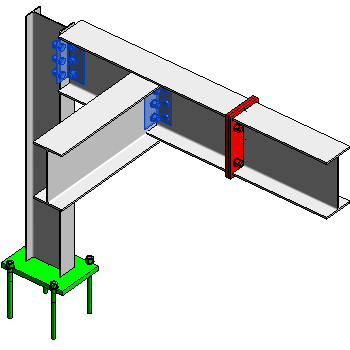

   Uwaga: Można dodawać połączenia standardowe do zdefiniowanych uprzednio połączeń niestandardowych, jednak tylko w przypadku, gdy początkowa liczba elementów nadrzędnych nie ulega zmianie. Przykładowo na poniższej ilustracji oryginalne połączenie niestandardowe składa się z dwóch połączeń kątownikiem (niebieskich). Połączenie niestandardowe jest przymocowane do słupa konstrukcyjnego tak, że można dodać blachę podstawy (zieloną). Jednak w przypadku połączenia czołowego (kolor czerwony) wymagana byłaby dodatkowa belka, która nie była dołączona do oryginalnego połączenia niestandardowego. W związku z tym nie można dodać połączenia czołowego do połączenia niestandardowego.


4. Podczas edycji połączenia niestandardowego:

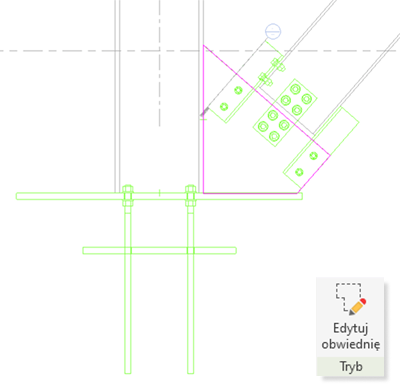

   • Można modyfikować obwiednię blach i cięcia po konturze oraz wzór otworów, śrub, kotew i sworzni, które są częścią połączenia niestandardowego i nie są kontrolowane przez połączenie standardowe.

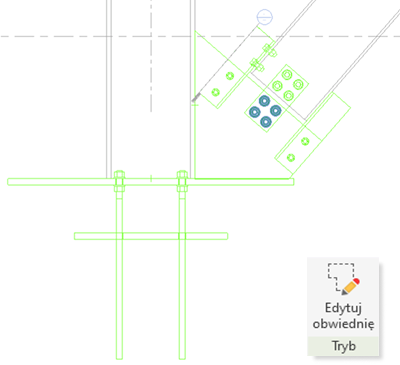

   • Można przesuwać blachy, profile, spoiny, śruby, kotwy i sworznie, które są częścią połączenia niestandardowego i nie są kontrolowane przez połączenie standardowe.


   • Można wybrać tylko elementy z tego połączenia niestandardowego. Pozostałe elementy modelu są wyszarzone i nie można ich wybrać.
5. W panelu Edytuj typ połączenia niestandardowego kliknij opcję (Zakończ), aby zakończyć modyfikowanie połączenia niestandardowego, lub przycisk (Anuluj), aby zamknąć panel bez zapisywania zmian.

Uwaga: Spowoduje to przedefiniowanie połączenia niestandardowego. Jeśli model zawiera wiele wystąpień zmodyfikowanego typu połączenia niestandardowego, wszystkie wystąpienia (w tym parametry wystąpień) zostaną zaktualizowane. Przed wykonaniem tej operacji zostanie wyświetlone ostrzeżenie.
