Łatwo modeluj zbrojenie wygięte w obszarach o wielu elementach, aby zapobiegać konfliktom.

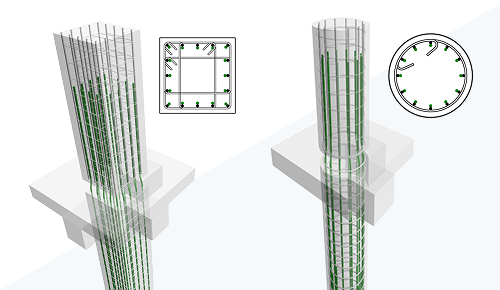

- Zbrojenie z gięciami można propagować do podobnych elementów betonowych.
- Podobnie jak haki, gięcie jest parametrycznym zakończeniem pręta.
- Gięcie można dodawać do zbrojenia zależnego od kształtu i zbrojenia o kształcie dowolnym. Obecność gięcia definiuje kształt przez dopasowanie do istniejącego kształtu lub przez utworzenie nowego kształtu.
- Gięcie jest dodawane na długości segmentu zarówno dla zbrojenia zależnego od kształtu, jak i dla zbrojenia o kształcie dowolnym.

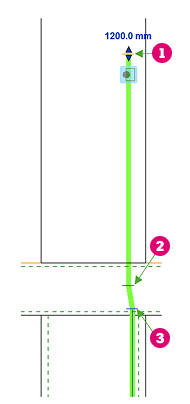

- Edycja wiązań prętów z gięciami: dla każdego końca pręta wygiętego istnieją trzy położenia uchwytów, od których jest mierzone odsunięcie:

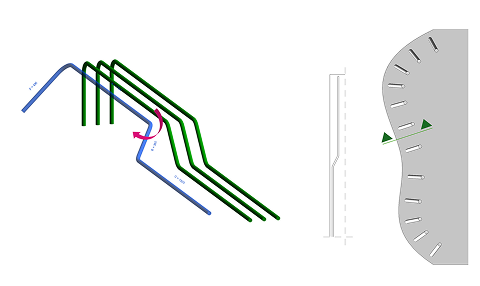

- Obrót gięcia i haka: obrót gięcia jest stosowany do wszystkich prętów w rozkładzie i definiuje kształt zbrojenia. Poszczególne pręty można obracać za pomocą polecenia Edytuj pręty. W przypadku zbrojenia o kształcie dowolnym domyślny obrót gięcia (0 stopni) jest prostopadły do powierzchni nadrzędnej.
- Wymiary gięcia i nadpisywanie na podstawie typu: powiel istniejący typ gięcia, aby utworzyć własny. Nadpisz wartości długości i nachylenia gięcia dla typu zbrojenia. Zobacz temat Parametry długości gięcia zbrojenia.
-
Zgłaszanie długości zbrojenia wygiętego i edytowanie rodziny kształtów zbrojenia:
- Steruj przypisaniami haków, obróbek końców i gięć za pomocą parametrów Typ na początku / Typ na końcu w rodzinie kształtów zbrojenia.
- Nowy parametr Nazwa kształtu służy do zgłaszania kodu kształtu prętów wygiętych i prętów szkicowanych. Ten parametr można edytować z poziomu rodziny kształtów.
- Dodaj długości gięcia na początku / na końcu do parametrów kształtu zbrojenia na potrzeby zgłaszania w modelu.
- Parametr Nazwa kształtu jest tylko do odczytu w modelu.
Tę funkcję zasugerowali klienci na forum pomysłów. Opisano ją w planie rozwoju produktu.
Aby uzyskać dodatkowe informacje, zobacz tematy Definiowanie i dodawanie gięcia zbrojenia i Edytowanie wiązań zbrojenia dla prętów wygiętych.
