Ulepszenia bryły terenu

Udoskonalono narzędzia brył terenu. Między innymi zaktualizowano podpodziały i ulepszono dokładność.

Ulepszenie podpodziałów

Podczas tworzenia podpodziału dla bryły terenu generowany jest nowy podpodział, który podąża za geometrią nadrzędnej bryły terenu. Można podać odsunięcie podpodziału. Odsunięcie dodatnie umieszcza podpodział powyżej obiektu nadrzędnego, podczas gdy odsunięcie ujemne umieszcza go poniżej obiektu nadrzędnego. Ujemne odsunięcie powoduje utworzenie wykopu w obiekcie nadrzędnym, a objętość wykopu jest zgłaszana we właściwościach podpodziału. Aby utworzyć podpodział, który używa innego materiału niż nadrzędna bryła terenu, zmień typ bryły terenu.

Podpodziały stanowią podkategorię brył terenu. Za pomocą stylów obiektów i nadpisań widoczności/grafiki można sterować sposobem wyświetlania podpodziałów w widokach modelu.

Ważne: Podczas uaktualniania modeli, w których używa się brył terenu i podpodziałów, niektóre starsze parametry przestają być prawidłowe.
  • Dziedzicz warstwice — jest to teraz sterowane bezpośrednio przez typ bryły terenu używany w podpodziale.
  • Materiał — jest to teraz sterowane bezpośrednio przez typ bryły terenu używany w podpodziale.

Warstwy używane w konstrukcjach złożonych, takich jak bryła terenu, mają geometryczne ograniczenie, które wymaga, aby rozmiar był większy niż 0,8 mm. Jeśli oryginalny podpodział ma wysokość mniejszą niż 0,8 mm, zostanie utworzony typ o minimalnej grubości. Graficznie zostaną zachowane wysokość, położenie i materiał pierwotnego podpodziału, a spód nowego podpodziału będzie rozciągał się pod powierzchnią nadrzędnej bryły terenu.

Aby uzyskać dodatkowe informacje, zobacz Dzielenie bryły terenu.

Próg punktów

Dwa ustawienia w pliku Revit.ini sterują liczbą punktów używanych w bryłach terenu w modelach.
  • LinkToposolidMaxPointThreshold — używane w przypadku łączenia modelu terenu z modelem.
  • NativeToposolidMaxPointThreshold — używane podczas tworzenia elementów bryły terenu z zaimportowanych plików DWG lub tekstowych.

Ustaw ich wartości w pliku Revit.ini. Dopuszczalny zakres: od 10 000 do 50 000. Większa liczba punktów użytych do utworzenia elementów bryły terenu zapewni dokładniejszą reprezentację, ale może mieć wpływ na wydajność podczas edycji brył terenu i/lub podczas nawigacji w modelu. Wartość domyślna dla obu ustawień to 20 000 punktów.

Jeśli zmienisz wartość ustawienia w pliku Revit.ini, zostanie ono zastosowane do brył terenu utworzonych po wprowadzeniu zmiany. Nie wpłynie ono na bryły terenu utworzone przed zmianą.

Aby uzyskać dodatkowe informacje, zobacz Informacje o pliku Revit.ini i Ustawienia Misc w pliku Revit.ini.

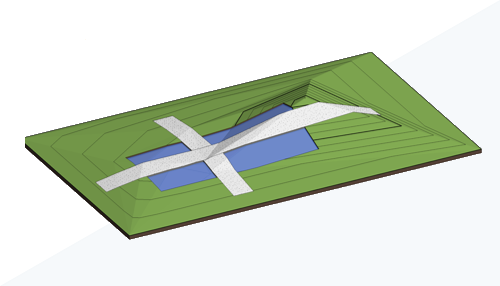

Dokładność objętości obszaru niwelacji

Metody używane do obliczania objętości wykopów i nasypów obszaru niwelacji zostały zmienione, aby zwiększyć dokładność. Dodatkowe objętości poza obwiednią nowej bryły terenu nie są już uwzględniane w obliczeniach. Objętość jest teraz obliczana wyłącznie w obrębie obwiedni nowej bryły terenu i rzutowana w górę.

Aby uzyskać dodatkowe informacje, zobacz tematy Tworzenie obszaru niwelacji i Informacje o objętości wykopów i nasypów terenu.

Zwiększono dokładność podczas łączenia modelu terenu

W przypadku ponownego wczytywania modelu terenu połączonego w poprzednich wersjach programu Revit zwiększona precyzja łączenia może spowodować, że model terenu będzie bardziej dopasowany do geometrii połączenia. W niektórych przypadkach można z powodzeniem połączyć model terenu, co wcześniej nie było możliwe. Zobacz na przykład ilustracje poniżej.

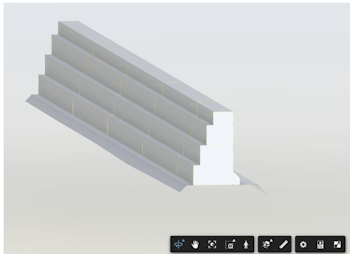

Plik źródłowy do połączenia

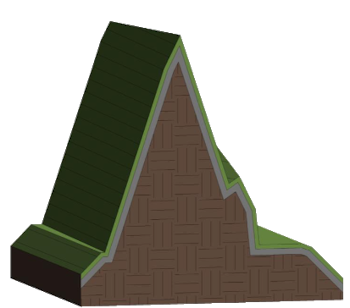

Przed poprawą dokładności

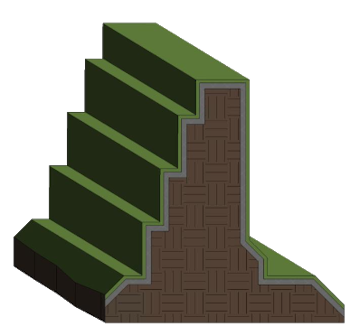

Po poprawie dokładności

Aby uzyskać dodatkowe informacje, zobacz temat Łączenie modelu terenu.

Stabilność wycięcia modelu terenu

Włącz stabilność wycięć modelu terenu w modelach, aby zwiększyć prawdopodobieństwo udanych wycięć w niektórych bryłach terenu. Ustawienie stabilności wycięcia modelu terenu powoduje zastosowanie niewielkiego przesunięcia do geometrii wycięcia losowo wzdłuż osi x lub y aż do uzyskania pomyślnego wycięcia. Przesunięcie może nieznacznie wpłynąć na dokładność geometrii wycięcia. Po zastosowaniu stabilności wycięcia modelu terenu wszelkie zmiany będą zgłaszane w ostrzeżeniu i w pliku dziennika.

Aby uzyskać dodatkowe informacje, zobacz temat Bryła terenu: wykopy i usuwanie wykopów.
