Importowanie plików z programu Vault

Funkcja importowania z programu Vault umożliwia importowanie plików lub obrazów CAD przechowywanych w repozytorium do bieżącego projektu programu Revit.

Jednak w przeciwieństwie do funkcji Połącz z programu Vault po zapisaniu projektu w programie Vault aktualizowany jest tylko projekt. Wszystkie relacje używa/używany przez między projektem a importowanym plikiem nie są zapisywane. Oznacza to, że jeśli łącze zostanie zmodyfikowane, plik musi zostać ponownie zaimportowany, aby można było zobaczyć zmiany.

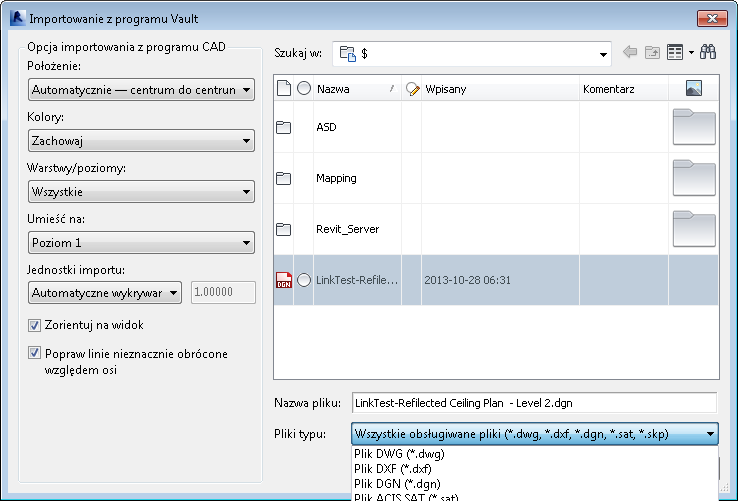

Okno dialogowe Importowanie z programu Vault

Można wybrać plik z programu Vault w celu zaimportowania go do bieżącego projektu programu Revit. W oknie dialogowym Importowanie z programu Vault można również określić opcje położenia dla importowanego pliku.

Obsługiwane typy plików

Importować można następujące typy plików CAD z repozytorium:

Ponadto z repozytorium można importować następujące typy obrazów:

BMP
JPG
JPEG
TIF

Opcje położenia

Importując plik do bieżącego projektu programu Revit, można wybrać preferowane położenie.

W poniższej tabeli opisano dostępne opcje położenia, które można wybrać. Więcej informacji można znaleźć w temacie Opcje importowania i łączenia formatów CAD i modeli programu Revit.

Opcja	Szczegóły
Automatycznie — początek do początku	Program Revit umieszcza początek GUW importu w wewnętrznym początku projektu Revit. Jeśli obiekt importowany został narysowany w dużej odległości od początku swojego układu, może być wyświetlany w dużej odległości od modelu. Aby to sprawdzić, należy ustawić opcję zoomu widoku na Dopasuj do okna.
Automatycznie — wg współrzędnych współdzielonych	Uwaga: ta opcja jest dostępna tylko w przypadku plików programu Revit. Program Revit umieszcza zaimportowaną geometrię zgodnie z jej położeniem odpowiednio do współrzędnych współdzielonych obydwu plików. Jeśli nie ma bieżącego układu współrzędnych współdzielonego przez oba pliki, program Revit o tym powiadomi i zastosuje opcję Automatycznie — centrum do centrum. Zobacz temat Położenie współdzielone. Ważne: jeśli połączenie zostanie wstawione przy użyciu współrzędnych współdzielonych, położenie będzie poprawne, ale teren współdzielony będzie musiał zostać skonfigurowany ręcznie. Zapoznaj się z poniższą sekcją dotyczącą ręcznego konfigurowania terenu.
Ręcznie — początek	Początek układu współrzędnych importowanego dokumentu zostaje wyśrodkowany na kursorze.
Ręcznie — punkt bazowy	Punkt bazowy importowanego dokumentu zostaje wyśrodkowany na kursorze. Tej opcji należy używać tylko w przypadku plików programu AutoCAD mających zdefiniowany punkt bazowy.
Ręcznie — centrum	Ustawia kursor w środku importowanej geometrii.

Zadania

W przypadku pracy z podłączonymi zadaniami wszystkie zadania ze współużytkowanego połączenia są wczytywane i wyświetlane.
