Painel de importação 12D ASCII

Possibilita a importação de dados de modelos 12D no Civil View.

O formato de arquivo ASCII 12D é o formato de importação/exportação padrão usado pelo software 12D Model™, um aplicativo de projeto civil da 12D Solutions Pty Ltd. Os arquivos 12D normalmente têm extensão .12da.

Dica: Consulte Valores de deslocamento global do Civil View antes de importar dados do 12D Model.

Conceitos

Tipos de string suportados do 12D Model

O Civil View suporta os seguintes tipos de stringo do 12D Model:

  • Strings 2D
  • Strings 3D
  • Strings 4D
  • Strings de arco
  • Strings de círculo
  • Strings de face
  • Strings de recurso
  • Strings de interface
  • Strings de tubo
  • Strings de polyline
  • Super-strings
  • TINs

O Civil View não suporta os seguintes tipos de stringo do 12D Model:

  • Strings de alinhamento
  • Strings de drenagem
  • Strings de tubulação
  • Strings de plotagem
  • Super-strings de alinhamento
  • Super-TINs
  • Strings de texto

Atributos de textura do 12D Model

O 12D Model utiliza atributos de textura para identificar quais materiais devem ser atribuídos a áreas específicas de uma string tin ou de triangulação.

Os atributos de textura no 12D Model consistem em um código alfanumérico que pode ser anexado a cada de triângulo de uma TIN. O Civil View lê esses atributos de textura, e o modo como os atributos são interpretados é definido por um arquivo de configuração personalizável chamado civilview.cfg. Esse arquivo de configuração está armazenado na pasta /plugcfg (há uma cópia dessa pasta para cada idioma usado pelo 3ds Max).

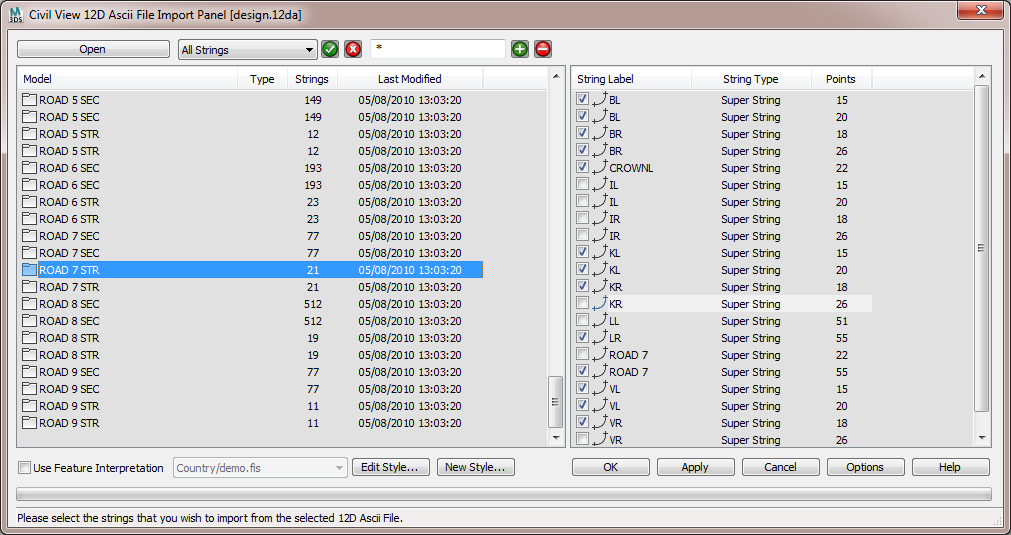

Interface

Abrir
Clique para abrir uma caixa de diálogo de arquivo e vá até o arquivo 12D ASCII desejado.

Observações importantes

  1. Para garantir que a funcionalidade de atualização do objeto funcione de forma eficaz no Civil View, recomendamos evitar duplicar ou apagar etiquetas de string no 12D Model.
  2. Atributos personalizados nos modelos e strings do 12D Model serão ignorados.
  3. Strings órfãs que não possuírem um nome de modelo associado serão ignoradas.
  4. Strings do 12D Model com lacunas serão importadas como objetos de forma individuais contendo várias splines.
  5. Importe somente sequências que provavelmente fazem parte da visualização. A importação de sequências que não sejam necessárias para fins de visualização diminuirá o desempenho do 3ds Max. Sempre é possível importar sequências adicionais em uma fase posterior.
  6. Todos os níveis nulos encontrados nas strings do 12D Model serão convertidos para um nível de 0.000.
  7. O Civil View lembra quais strings do 12D Model foram importadas em cada cena, impedindo que a mesma string seja importada mais de uma vez.

[opções de seleção]

Este grupo de controles fornece opções de filtragem para ajudar a selecionar partes de um ou mais modelos.

[lista suspensa tipo de sequência]
Permite escolher Todas as sequências (o padrão) ou um dos determinados tipos de sequência particulares disponíveis no modelo ativo.
[botão de marca de seleção]
Clique para selecionar as sequências que coincidem com sua escolha na lista suspensa.
[botão X]
Clique para cancelar a seleção de sequências selecionadas.
[campo curinga]
Permite restringir a seleção de strings inserindo-se uma expressão curinga. Padrão = * (selecionar todas).

Também é possível usar a lista de conteúdo do arquivo para selecionar sequências individualmente ou clicar com o botão direito do mouse na lista para exibir um menu com outras opções de seleção.

[botão sinal mais]
Clique para selecionar as sequências que coincidem com o campo curinga.
[botão sinal menos]
Clique para cancelar a seleção das sequências que coincidem com o campo curinga.
[lista de modelos]
Lista os modelos no arquivo do 12D Model. Clique em um modelo para realçá-lo. Somente é possível realçar um modelo de cada vez, embora você possa selecionar sequências de vários modelos antes de terminar de usar o painel Importação de arquivos modelo.
[lista de conteúdo do arquivo]

Lista as sequências contidas no modelo realçado, por etiqueta. Essa lista também mostra o tipo de string e o número de pontos. No caso de sequências de triangulação, o número de triângulos encontrados em cada sequência também é exibido.

Algumas etiquetas de sequência de caracteres na lista podem estar desativadas. Isto pode ocorrer para alguns motivos:

  • A string já foi importada na cena atual.

    O Civil View verifica automaticamente todas as strings e os nomes de modelo em comparação com as strings importadas anteriormente. Se uma combinação idêntica de etiqueta de string e nome de modelo já existir na cena atual, o item de lista correspondente estará desativado nesse painel.

  • O tipo de string não é suportado pelo Civil View.

[controles de interpretação de recursos]

Use estes controles para selecionar um Estilo de interpretação de recursos a aplicar às sequências importadas.

A interpretação de recursos associa estilos de criação de objetos do Civil View predefinidos a objetos à medida que são importados. A faixa de definição de estilo que pode ser referenciada a partir de um estilo de interpretação de recursos inclui:

  • Estilos de objeto de circuito

  • Estilos de posicionamento de objetos

  • Estilos de marcas viárias

  • Estilos de objeto de trilho

  • Estilos de objetos de construção civil

A aplicação de interpretação de recursos remove muito do trabalho associado com o desenvolvimento de modelos de visualização a partir de dados de projeto de engenharia civil. É possível colocar guard rails, marcas viárias, mobiliário de rua, linhas férreas e veículos em uma cena de forma completamente automática a partir de uma biblioteca de estilos predefinidos.

Se a interpretação de recurso não estiver ativa, os objetos de forma criados com base em dados do modelo 12D importado serão coloridos de acordo com uma tabela de combinação de cores presente no arquivo civilview.cfg , fornecido com o Civil View. Esse arquivo pode ser personalizado e é armazenado na pasta \plugcfg (há uma cópia dessa pasta para cada idioma usado pelo 3ds Max).

Editar estilo
Clique para abrir o Editor de estilo de interpretação de recursos e carregar o Estilo de interpretação de recursos predefinido selecionado.
Novo estilo
Clique para abrir o Editor de estilo de interpretação de recursos e iniciar a criação de um novo Estilo de interpretação de recursos.
Opções
Clique para abrir a guia Opções de importação do painel Preferências do Civil View, na qual é possível configurar vários padrões de importação de geometria, como o ângulo de limite de suavização da malha.

Cada objeto de Civil View derivadas de dados Mx triangulação é atribuído um material padrão Principal canal que é atribuído para qualquer desagrupados ou triângulos não identificado. O canal de material padrão para superfícies importadas também é definido no painel Preferências do Civil View.
