Uma polilinha é uma sequência conectada de segmentos de linha criados como um objeto único. É possível criar segmentos de reta, segmentos de arco ou uma combinação dos dois.
Alguns dos motivos pelos quais você pode escolher usar as polilinhas incluem os seguintes:
- As vértices permanecem unidas, mesmo após a edição de alça

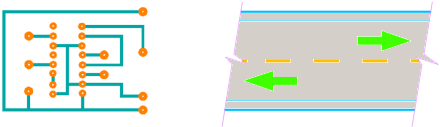

- Largura de linha absoluta (como alternativa para a espessura de linha relativa) que pode ser constante ou variável em todo um segmento
- Mover e copiar uma polilinha como uma unidade
- Criar retângulos e polígonos facilmente como objetos únicos
- Aplicativo inteligente de tipos de linha não contínuas em vértices
- Fácil extrusão para sólidos 3D no AutoCAD
Modificar polilinhas
Diversos métodos estão disponíveis para alterar a forma e a aparência de uma polilinha.

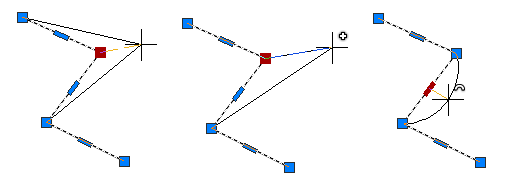

Ao selecionar uma polilinha, é possível usar a alça para mover, adicionar ou excluir vértices individuais e converter entre segmentos de arco e reta.

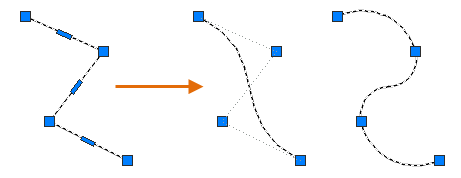

Também é possível converter uma polilinha em uma polilinha de ajuste à spline ou de ajuste à curva.

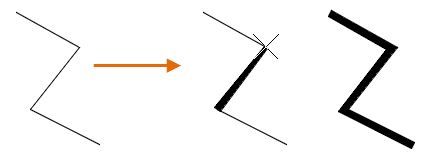

Use o comando EDITARP para alterar a largura de um segmento individual ou toda a polilinha.
Tipos de linha e vértices de polilinha
Para polilinhas, pode-se especificar se um padrão de tipo de linha é centralizado em cada segmento ou se é contínuo através dos vértices ao longo de todo o comprimento da polilinha.

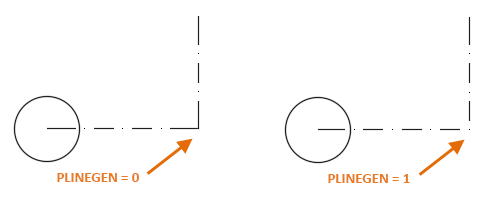

Use a variável de sistema PLINEGEN para especificar essa opção para novos objetos. É possível atualizar polilinhas existentes na paleta Propriedades na configuração Geração de tipo de linha.
Formato de polilinha: polilinhas leves vs “herdadas”
Uma polilinha leve é definida como um único objeto que contém informações que definem cada um dos vértices da polilinha, ao contrário das polilinhas “herdadas”, que são definidas como uma coleção de muitos objetos que definem cada um dos vértices da polilinha. Uma polilinha “herdada” pode ser uma polilinha 2D ou 3D, enquanto uma polilinha leve só pode ser uma polilinha 2D.
As polilinhas leves são exibidas mais rapidamente e consomem menos espaço em disco e RAM do que as polilinhas 2D “herdadas”. “No AutoCAD Release 14 e posterior, as polilinhas 3D são sempre criadas como entidades de polilinha “herdadas” e as polilinhas 2D são criadas como polilinhas leves, a não ser que sejam curvas ou estejam equipadas com o comando EDITARP do AutoCAD”. Quando um desenho de uma versão anterior é aberto no AutoCAD Release 14 ou em uma versão posterior, todas as polilinhas 2D são convertidas em polilinhas leves automaticamente, a menos que tenham sido curvadas, ajustadas ou contenham dados estendidos (xdata).
